NHY-F00110
NHY

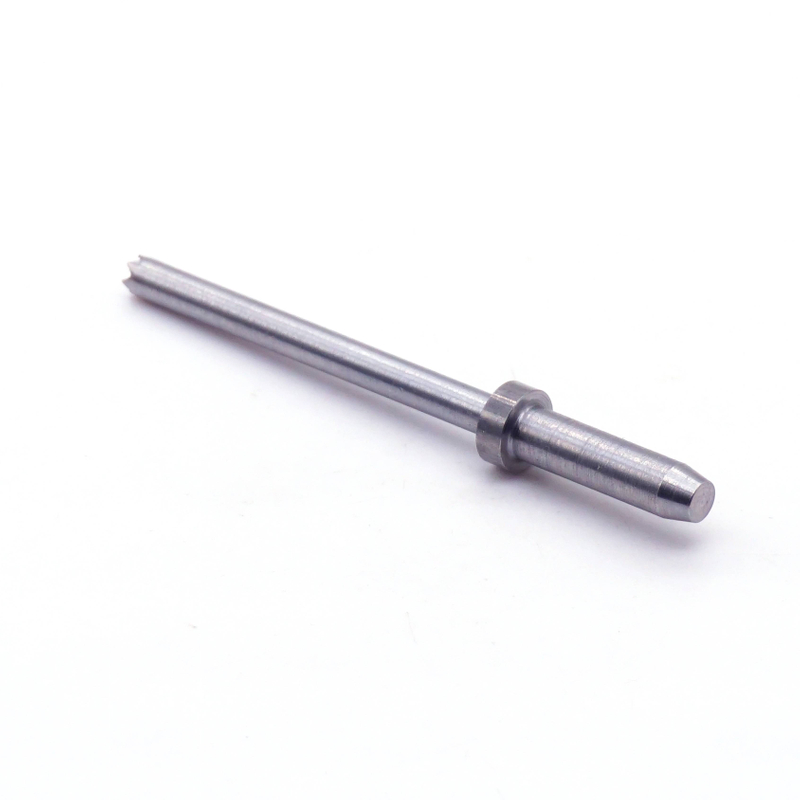

Náš zakázkový CNC obráběný přesný ocelový polohovací kolík je vysoce výkonný polohovací komponent navržený pro přesné vyrovnání a fixaci v průmyslových formách, automatizačních přípravcích a přesných mechanických sestavách. Vyznačuje se precizně obrobenou stupňovitou strukturou pro jasné polohovací dorazy a hladkým válcovým povrchem pro minimální tření a vyrábí se pomocí pokročilého CNC soustružení, bezhrotého broušení a tepelného zpracování pro dosažení ultra-těsných rozměrových tolerancí. Tento ocelový polohovací kolík, vyrobený z vysoce pevné uhlíkové oceli nebo nerezové oceli a kalený pro odolnost proti opotřebení, poskytuje výjimečnou stabilitu a opakovatelnost, odolává deformaci a otěru při dlouhodobém velkém zatížení a častých montážních cyklech. Plně přizpůsobitelný v průměru, délce, rozměrech kroku a povrchové úpravě uspokojuje různé požadavky na přesné polohování v automobilovém, elektronickém, lékařském a leteckém průmyslu a zajišťuje konzistentní přesnost montáže a efektivitu výroby.
| Parametr | Standardní Specifikace | Vlastní možnost |
|---|---|---|
| Materiál | Uhlíková ocel 45# / Nerezová ocel 304 | Legovaná ocel / titan |
| Průměr | Vlastní (φ3mm–φ25mm) | Plně přizpůsobitelné |
| Celková délka | Vlastní (20 mm–150 mm) | Plně přizpůsobitelné |
| Průměr kroku | Vlastní (o 1–4 mm větší než průměr kolíku) | Vlastní velikost a pozice kroku |
| Délka kroku | Vlastní (3 mm–20 mm) | Přizpůsobitelné |
| Tolerance | ±0,005 mm | Těsnější (±0,002 mm) nebo volnější |
| Povrchová úprava | Broušená/leštěná | Černý oxid / Pasivace |
| Tvrdost | HRC 40–45 (uhlíková ocel) | Vlastní úrovně tvrdosti |
3.Aplikační případ

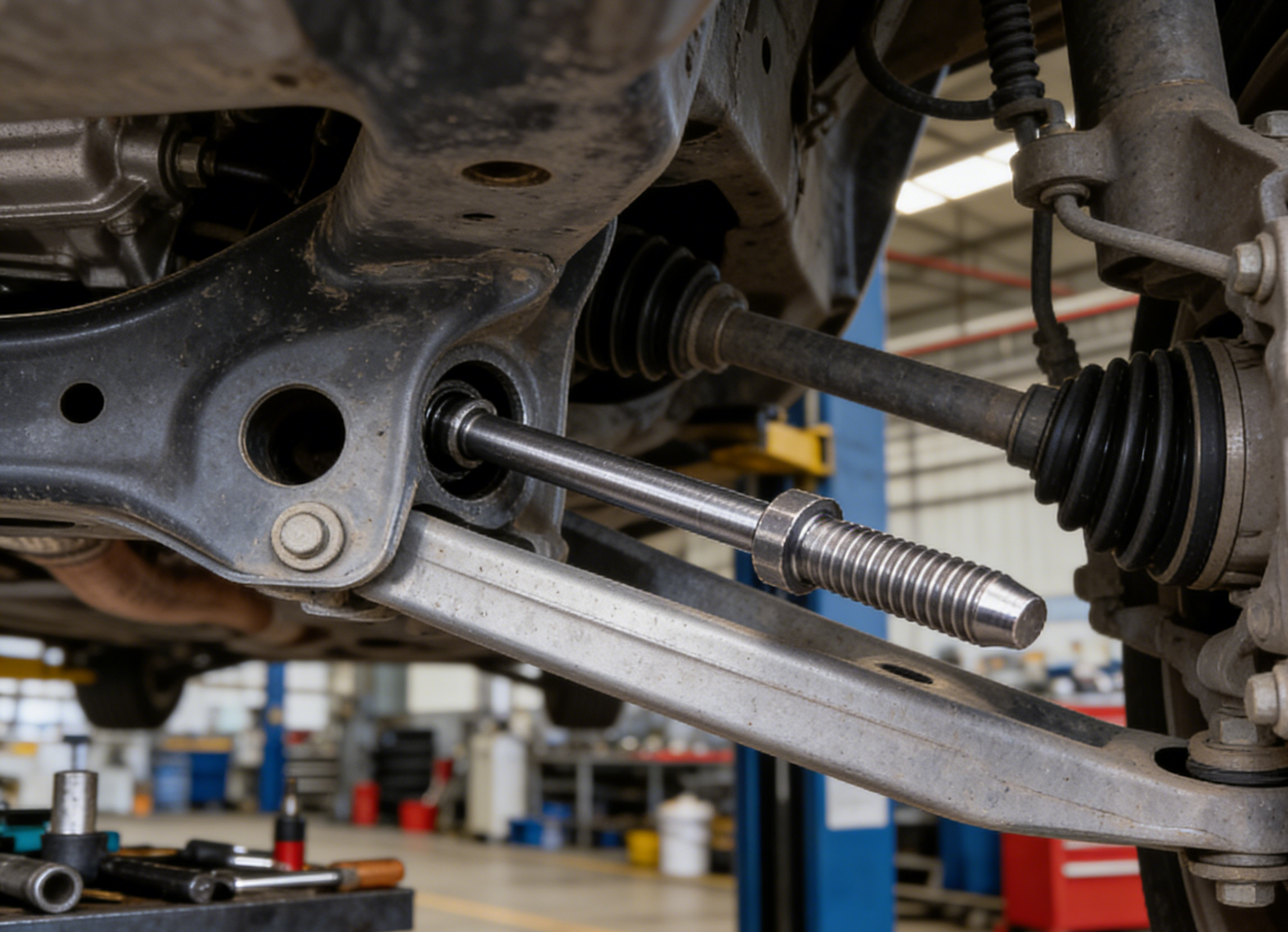

Významný automobilový OEM integroval naše ocelové polohovací kolíky do podsestav podvozku, čímž bylo zajištěno přesné vyrovnání závěsných konzol. Konstrukce z tvrzené oceli odolala vysokému zatížení vozidla a vibracím, snížila chyby při montáži o 40 % a zkrátila prostoje ve výrobě o 25 %.
Výrobce přesných forem použil naše stupňovité ocelové polohovací kolíky ve vstřikovacích formách na plasty, které vyrovnávaly pohyblivá jádra forem. Mimořádně těsná tolerance udržela přesnost jádra ve více než 100 000 formovacích cyklech, prodloužila životnost formy o 30 % a výrazně snížila náklady na údržbu.
Tepelně zpracovaná ocel: Vysoká tvrdost a odolnost proti opotřebení prodlužují životnost.
Struktura polohování stupňů: Čirý mechanický doraz pro konzistentní montáž.
Úplné přizpůsobení: K dispozici jsou nestandardní velikosti a konfigurace kroků.
Vynikající povrchová úprava: Nízké tření usnadňuje vkládání/vyjímání.
Odolnost proti korozi: Možnost z nerezové oceli se hodí do drsného prostředí.
100% kontrola rozměrů pomocí CMM
Certifikace materiálu (RoHS, zprávy o zkouškách mlýnů)
Testování únavy a točivého momentu pro kritické aplikace
ISO 9001, ITAF 16949, ISO14001
