NHY-F00110
ニューヨーク州

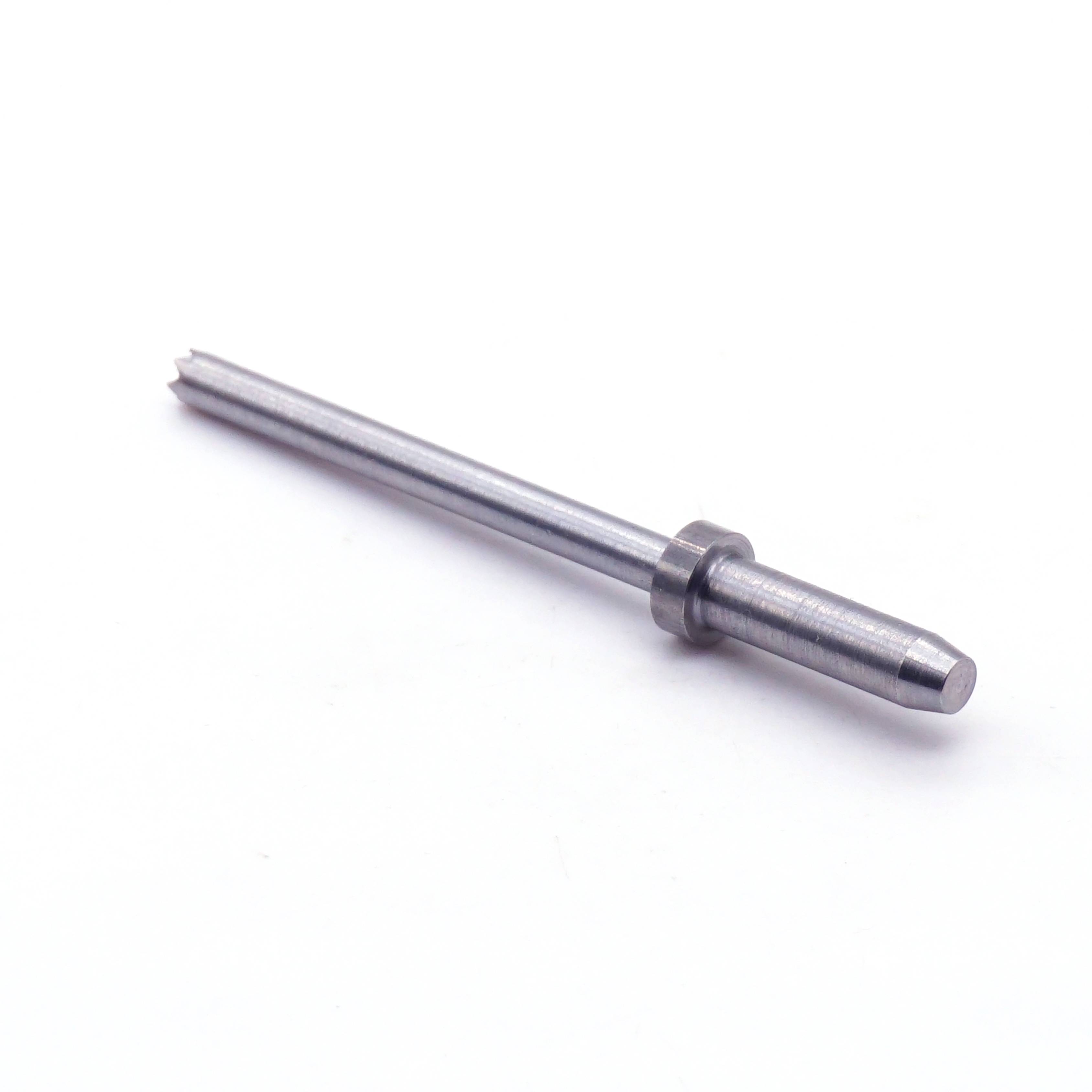

当社のカスタム CNC 加工精密スチール位置決めピンは、工業用金型、自動化治具、精密機械アセンブリでの正確な位置合わせと固定を目的に設計された高性能位置決めコンポーネントです。明確な位置決めストップを実現する精密機械加工のステップ構造と摩擦を最小限に抑える滑らかな円筒面を特徴とし、高度な CNC 旋削加工、センタレス研削、熱処理プロセスによって製造され、超厳密な寸法公差を実現しています。高強度炭素鋼またはステンレス鋼で作られ、耐摩耗性のために硬化されたこの鋼製位置決めピンは、優れた安定性と再現性を実現し、長期にわたる重荷重や頻繁な組み立てサイクル下でも変形や摩耗に耐えます。直径、長さ、段差寸法、表面仕上げを完全にカスタマイズ可能で、自動車、エレクトロニクス、医療、航空宇宙産業にわたる多様な精密位置決めのニーズに応え、一貫した組み立て精度と生産効率を保証します。
| パラメータ | 標準仕様 | カスタムオプション |
|---|---|---|
| 材料 | 炭素鋼 45# / ステンレス鋼 304 | 合金鋼/チタン |
| 直径 | カスタム（φ3mm～φ25mm） | 完全にカスタマイズ可能 |
| 全長 | カスタム（20mm～150mm） | 完全にカスタマイズ可能 |
| ステップ直径 | カスタム (ピンの直径より 1 ～ 4mm 大きい) | カスタムステップサイズと位置 |
| 歩幅 | カスタム (3mm ～ 20mm) | カスタマイズ可能 |
| 許容範囲 | ±0.005mm | きつめ（±0.002mm）または緩め |
| 表面仕上げ | 研削/研磨 | 四三酸化鉄皮膜・不動態化処理 |
| 硬度 | HRC 40 ～ 45 (炭素鋼) | カスタム硬度レベル |
3.応用事例
大手自動車 OEM は、当社のスチール製位置決めピンをシャーシのサブアセンブリ ラインに統合し、サスペンション ブラケットの正確な位置合わせを保証しました。硬化鋼構造は車両の高い荷重と振動に耐え、組み立てのミスアライメント誤差を 40% 削減し、生産のダウンタイムを 25% 削減しました。
精密金型メーカーは、プラスチック射出成形金型で当社の段付きスチール位置決めピンを利用し、可動金型コアの位置を調整しました。非常に厳しい公差により、100,000 回を超える成形サイクルにわたってコアの精度が維持され、金型の耐用年数が 30% 延長され、メンテナンス コストが大幅に削減されました。
熱処理鋼: 高い硬度と耐摩耗性により、耐用年数が延長されます。
ステップ位置決め構造: 一貫した組み立てのための明確な機械的停止。
完全なカスタマイズ: 標準以外のサイズやステップ構成も利用可能です。
優れた表面仕上げ: 低摩擦により、挿入/取り外しが容易になります。
耐食性: ステンレス鋼のオプションは過酷な環境に適しています。
CMMによる全数寸法検査
材料認証 (RoHS、工場試験レポート)
重要な用途の疲労およびトルク試験
ISO 9001、ITAF 16949、ISO14001
