NHY-F00111
এনএইচওয়াই

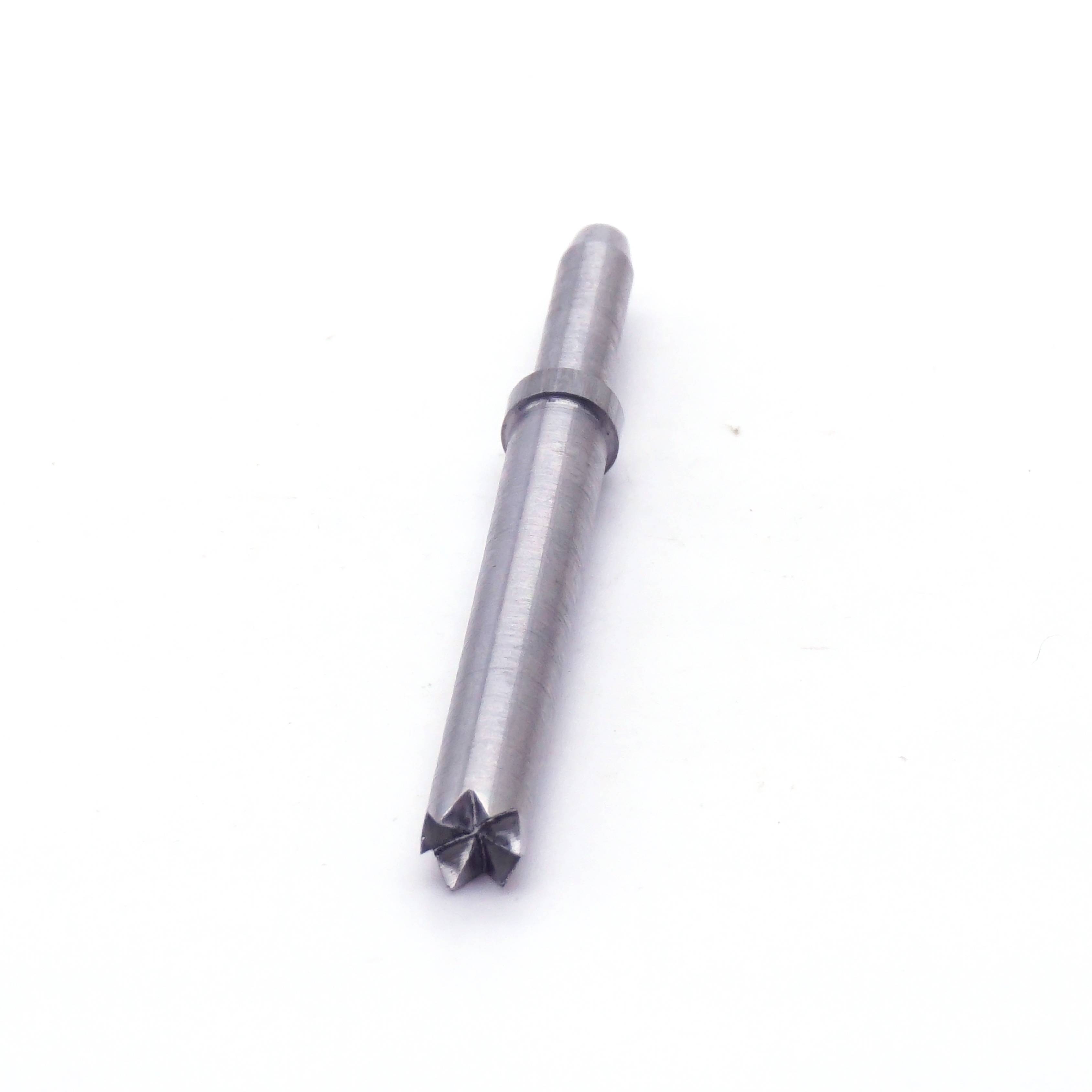

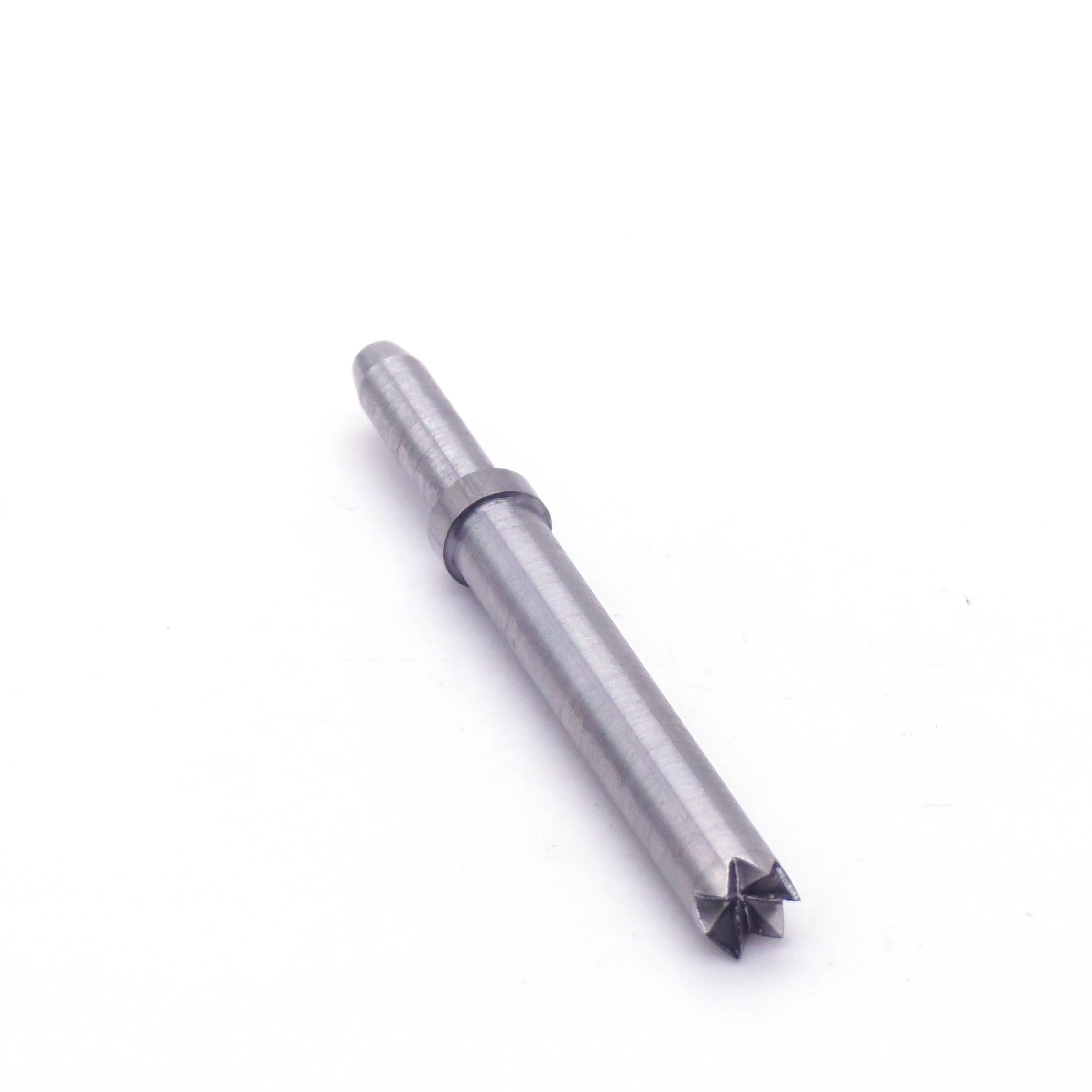

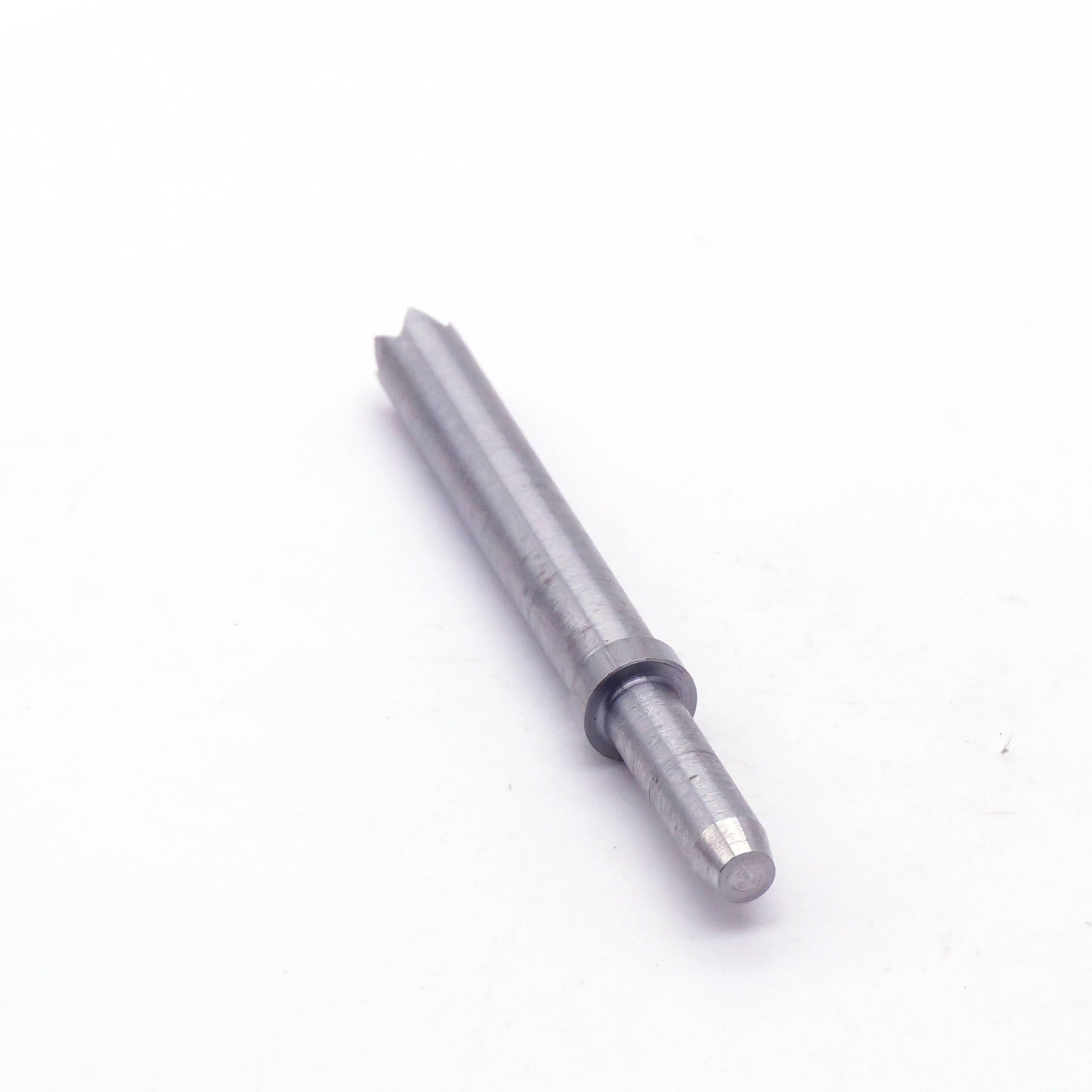

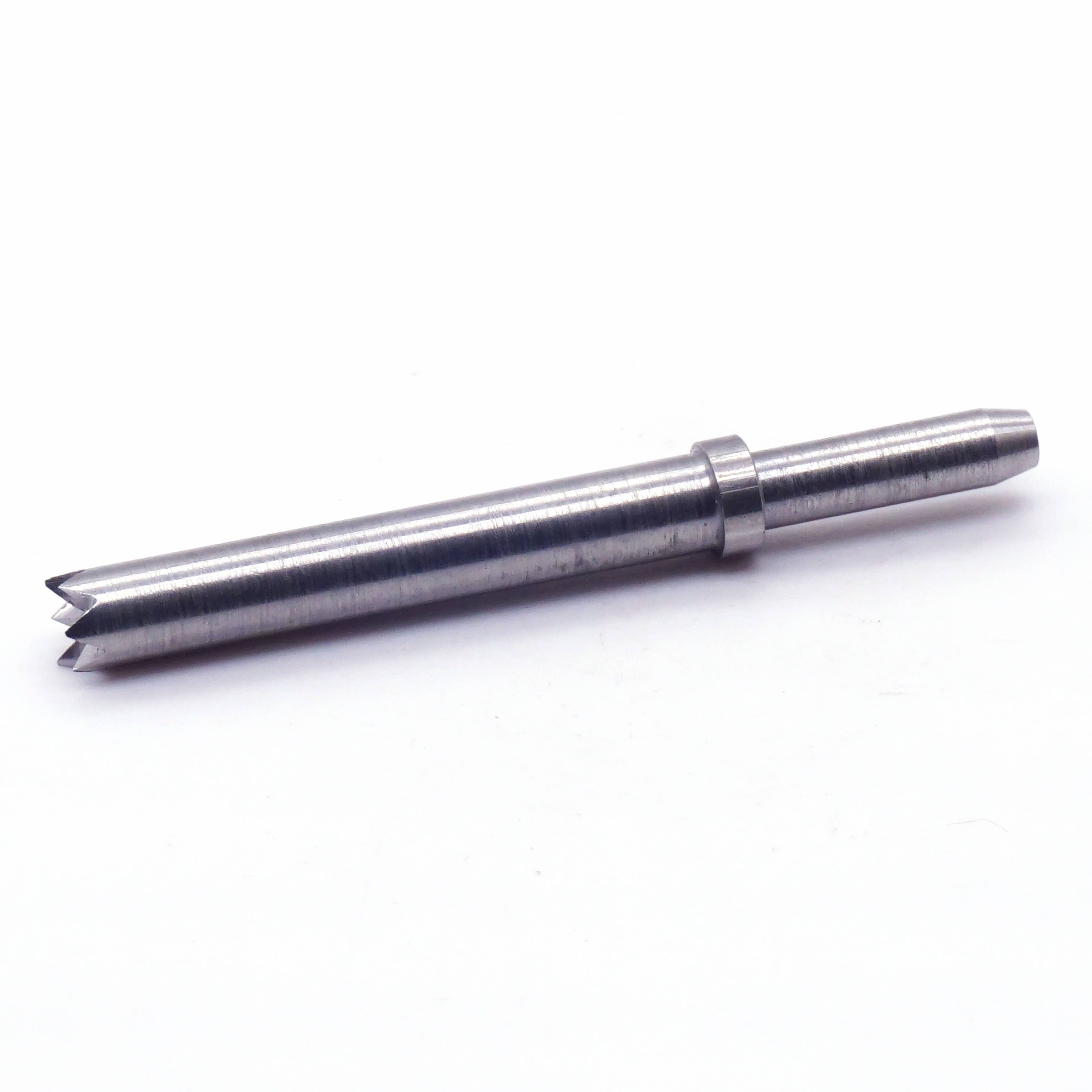

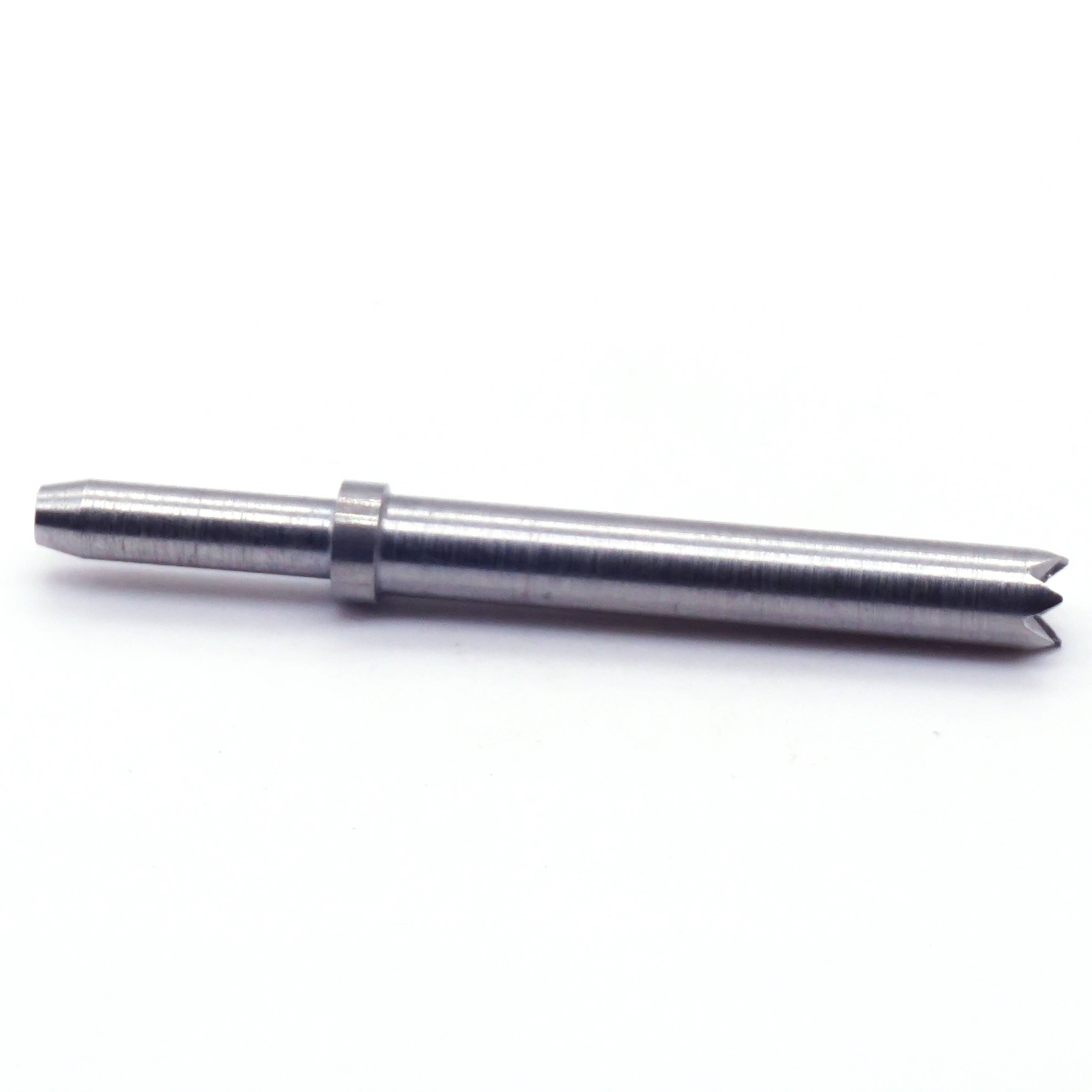

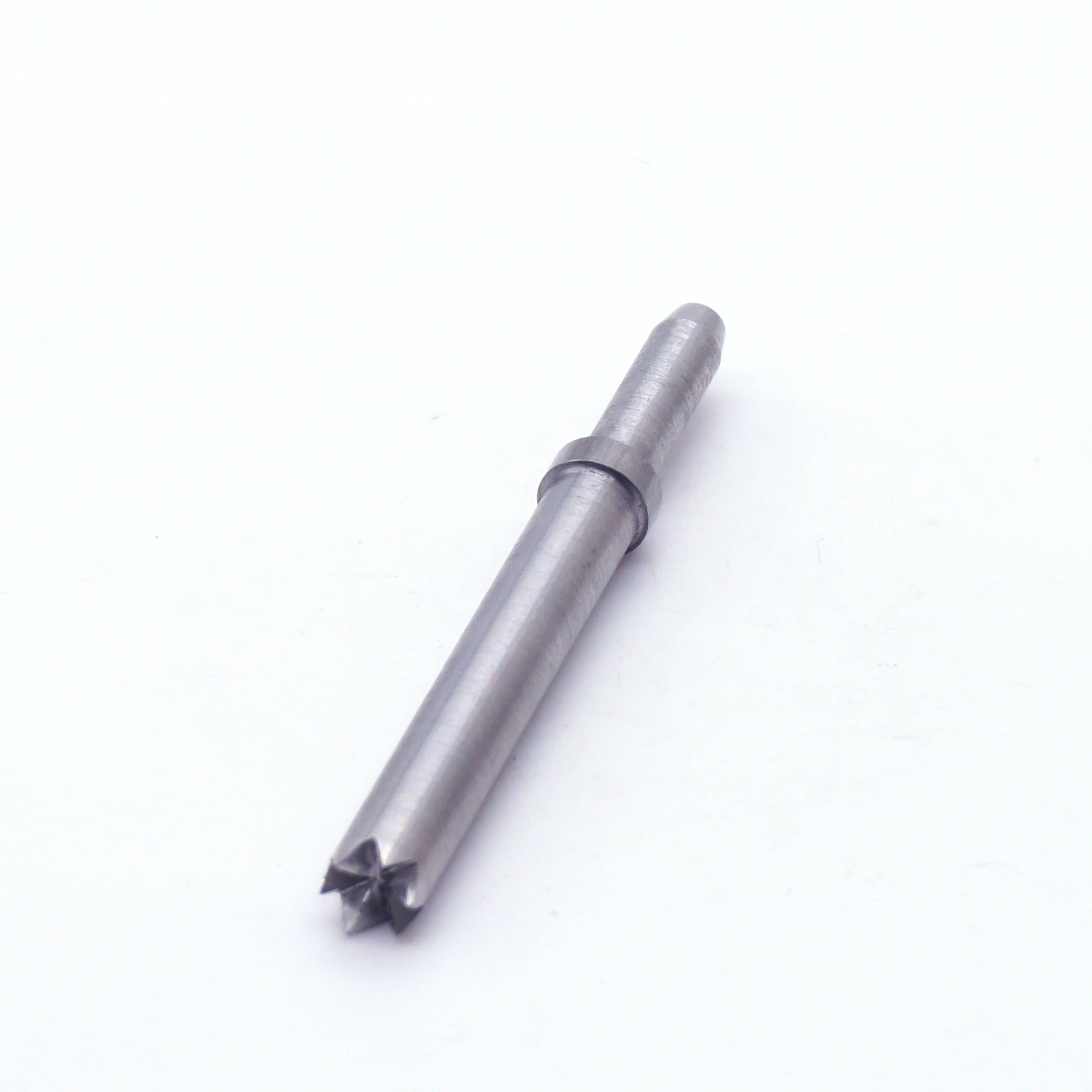

আমাদের কাস্টম CNC মেশিনযুক্ত স্টেপ পিন হল একটি উচ্চ-পারফরম্যান্স পজিশনিং এবং ট্রান্সমিশন কম্পোনেন্ট যা ইন্ডাস্ট্রিয়াল ফিক্সচার, মোল্ড অ্যাসেম্বলি এবং অটোমেশন সরঞ্জামগুলিতে সঠিক প্রান্তিককরণ এবং অ্যান্টি-স্লিপ ফিক্সেশনের জন্য তৈরি করা হয়েছে। ক্লিয়ার পজিশনিং স্টপ এবং বর্ধিত ঘর্ষণ এবং ঘূর্ণন সঁচারক বল ট্রান্সমিশনের জন্য একটি সূক্ষ্ম স্টেপ শোল্ডার সমন্বিত, এটি উন্নত CNC টার্নিং, স্টার টিপ গঠন, এবং অতি-টাইট ডাইমেনশনাল সহনশীলতা অর্জনের জন্য নির্ভুল নাকাল প্রক্রিয়ার মাধ্যমে উত্পাদিত হয়। পরিধান-প্রতিরোধী কার্বন ইস্পাত বা স্টেইনলেস স্টীল থেকে তৈরি, এই স্টেপ পিনটি নির্ভরযোগ্য স্থিতিশীলতা এবং অ্যান্টি-স্লিপ কর্মক্ষমতা প্রদান করে, দীর্ঘমেয়াদী গতিশীল লোড এবং ঘন ঘন সমাবেশ চক্রের অধীনে বিকৃতি এবং ঘর্ষণ প্রতিরোধ করে। পিনের ব্যাস, স্টেপ ডাইমেনশন, স্টার টিপ স্পেসিফিকেশন এবং দৈর্ঘ্যে সম্পূর্ণরূপে কাস্টমাইজযোগ্য, এটি অটোমেশন, ছাঁচ, ইলেকট্রনিক এবং চিকিৎসা শিল্পে বিভিন্ন নির্ভুল অবস্থান এবং ট্রান্সমিশন চাহিদা পূরণ করে, সামঞ্জস্যপূর্ণ সমাবেশের নির্ভুলতা এবং দক্ষ পাওয়ার ট্রান্সমিশন নিশ্চিত করে।
| প্যারামিটার | স্ট্যান্ডার্ড স্পেসিফিকেশন | কাস্টম বিকল্প |
|---|---|---|
| উপাদান | কার্বন ইস্পাত 45# / স্টেইনলেস স্টিল 304 | খাদ ইস্পাত / টাইটানিয়াম খাদ |
| পিন ব্যাস | কাস্টম (φ3mm–φ20mm) | সম্পূর্ণরূপে কাস্টমাইজযোগ্য |
| ধাপ ব্যাস | কাস্টম (পিনের ব্যাসের চেয়ে 1-5 মিমি বড়) | কাস্টম ধাপের আকার এবং অবস্থান |
| ধাপের দৈর্ঘ্য | কাস্টম (3 মিমি-20 মিমি) | সম্পূর্ণরূপে কাস্টমাইজযোগ্য |
| সামগ্রিক দৈর্ঘ্য | কাস্টম (20mm–120mm) | সম্পূর্ণরূপে কাস্টমাইজযোগ্য |
| টিপ টাইপ | তারকা আকৃতির দাঁত (মান) | কাস্টম টিপ আকার (ফ্ল্যাট/নর্ল্ড) |
| মাত্রিক সহনশীলতা | ±0.005 মিমি | কঠোর সহনশীলতা (±0.002 মিমি) |
| সারফেস ফিনিশ | গ্রাউন্ড / প্যাসিভেটেড | পালিশ/ব্ল্যাক অক্সাইড |
| কঠোরতা (কার্বন ইস্পাত) | এইচআরসি 40-45 | কাস্টম কঠোরতা মাত্রা |
3.আবেদন কেস
একটি ফ্যাক্টরি অটোমেশন ক্লায়েন্ট আমাদের স্টেপ পিনগুলিকে নির্ভুল ফিক্সচার জিগগুলিতে একীভূত করেছে, স্থানটিতে চলমান সেন্সর প্রোবগুলিকে লক করতে স্টার টিপ ব্যবহার করে৷ স্টেপ শোল্ডার সঠিক পজিশনিং নিশ্চিত করেছে, যখন স্টার টিপ হাই-স্পিড টেস্টিং এর সময় প্রোব স্লিপেজ দূর করেছে, টেস্টিং এর সঠিকতা 29% উন্নত করেছে এবং সেটআপের সময় 22% কমিয়েছে।
একটি ছাঁচ প্রস্তুতকারী প্লাস্টিকের ইনজেকশন ছাঁচে আমাদের অ্যালয় স্টিলের স্টেপ পিনগুলি ব্যবহার করেছে, স্টার টিপের মাধ্যমে চলমান মূল উপাদানগুলিতে টর্ক প্রেরণ করে৷ পরিধান-প্রতিরোধী উপাদান 120,000+ ছাঁচ খোলার/বন্ধ করার চক্র সহ্য করে, 0.004mm এর মধ্যে অবস্থান নির্ভুলতা বজায় রাখে এবং ছাঁচ রক্ষণাবেক্ষণ ডাউনটাইম 31% কমিয়ে দেয়।
যথার্থ পদক্ষেপের কাঠামো: সঠিক উপাদান প্রান্তিককরণের জন্য কাঁধের স্টপ পরিষ্কার করুন, পজিশনিং ত্রুটিগুলি কার্যকরভাবে দূর করে।
স্টার-আকৃতির টিপ ডিজাইন: যোগাযোগ ঘর্ষণ বাড়ায় এবং টর্ক ট্রান্সমিশন সক্ষম করে, লোড এবং কম্পনের অধীনে পিছলে যাওয়া প্রতিরোধ করে।
CNC যথার্থ যন্ত্র: টাইট মাত্রিক সহনশীলতা (≤0.005mm) নির্ভুল সমাবেশে সামঞ্জস্যপূর্ণ ফিট নিশ্চিত করে।
উচ্চ পরিধান প্রতিরোধের: শক্ত ইস্পাত উপাদান বারবার শিল্প অপারেশন চক্রের পরিষেবা জীবন প্রসারিত করে।
সম্পূর্ণ কাস্টমাইজেশন: অ-মানক ধাপের মাত্রা, তারকা টিপের আকার এবং উপকরণগুলি বিভিন্ন প্রয়োজন মেটাতে সম্পূর্ণরূপে কাস্টমাইজযোগ্য।
CMM এর মাধ্যমে 100% মাত্রিক পরিদর্শন
উপাদান সার্টিফিকেশন (RoHS, মিল পরীক্ষার রিপোর্ট)
জটিল অ্যাপ্লিকেশনের জন্য ক্লান্তি এবং টর্ক পরীক্ষা
ISO 9001, ITAF 16949, ISO14001
