| Quantità: | |
|---|---|
NHY-F00111
NHY

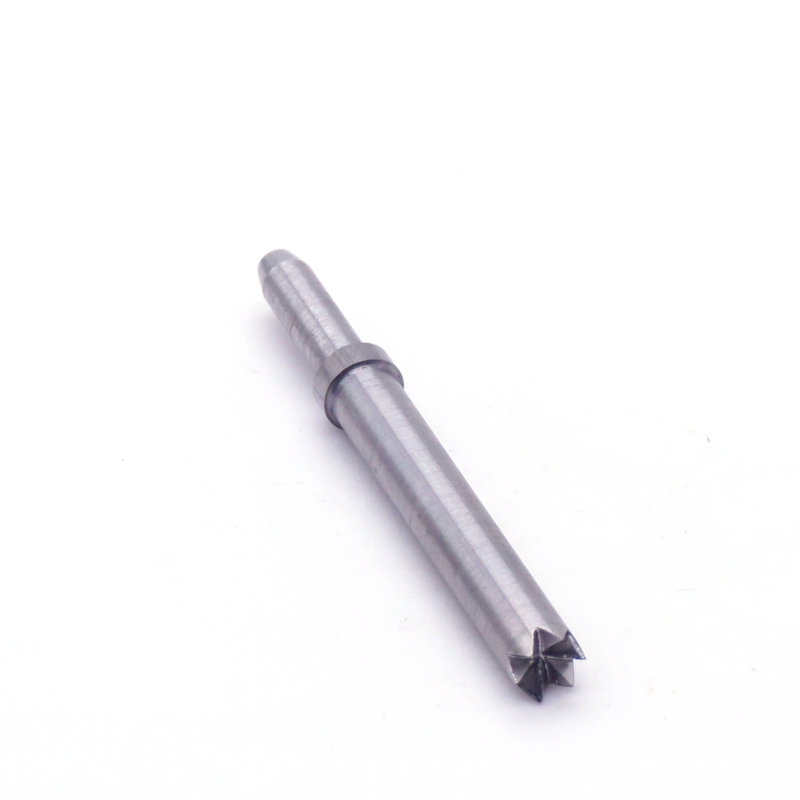

Il nostro perno a gradino personalizzato lavorato a CNC è un componente di posizionamento e trasmissione ad alte prestazioni progettato per un allineamento accurato e un fissaggio antiscivolo in impianti industriali, gruppi di stampi e apparecchiature di automazione. Caratterizzato da una spalla a gradini di precisione per arresti di posizionamento chiari e una punta del dente a forma di stella per una migliore trasmissione di attrito e coppia, è prodotto tramite tornitura CNC avanzata, formatura della punta a stella e processi di rettifica di precisione per ottenere tolleranze dimensionali ultra strette. Realizzato in acciaio al carbonio o acciaio inossidabile resistente all'usura, questo perno a gradino offre stabilità affidabile e prestazioni antiscivolo, resistendo alla deformazione e all'abrasione sotto carichi dinamici a lungo termine e cicli di assemblaggio frequenti. Completamente personalizzabile in termini di diametro del perno, dimensioni del gradino, specifiche della punta a stella e lunghezza, soddisfa le diverse esigenze di posizionamento e trasmissione di precisione nei settori dell'automazione, degli stampi, dell'elettronica e della medicina, garantendo una precisione di assemblaggio costante e un'efficiente trasmissione di potenza.
| Parametro | Specifica standard | Opzione personalizzata |
|---|---|---|
| Materiale | Acciaio al carbonio 45#/Acciaio inossidabile 304 | Acciaio legato/lega di titanio |
| Diametro del perno | Personalizzato (φ3 mm–φ20 mm) | Completamente personalizzabile |
| Diametro del gradino | Personalizzato (1–5 mm più grande del diametro del perno) | Dimensioni e posizione del gradino personalizzate |
| Lunghezza del passo | Personalizzato (3 mm–20 mm) | Completamente personalizzabile |
| Lunghezza totale | Personalizzato (20 mm–120 mm) | Completamente personalizzabile |
| Tipo di punta | Dente a stella (standard) | Forme della punta personalizzate (piatte/zigrinate) |
| Tolleranza dimensionale | ±0,005 mm | Tolleranza più stretta (±0,002 mm) |
| Finitura superficiale | Rettificato/Passivato | Lucido/Ossido nero |
| Durezza (acciaio al carbonio) | 40–45 HRC | Livelli di durezza personalizzati |
3. Caso di applicazione
Un cliente dell'automazione di fabbrica ha integrato i nostri perni a gradino in maschere di fissaggio di precisione, utilizzando la punta a stella per bloccare in posizione le sonde dei sensori mobili. La spalla a gradino garantisce un posizionamento accurato, mentre la punta a stella elimina lo slittamento della sonda durante i test ad alta velocità, migliorando la precisione del test del 29% e riducendo i tempi di configurazione del 22%.
Un produttore di stampi ha utilizzato i nostri perni a gradino in acciaio legato negli stampi a iniezione di plastica, trasmettendo la coppia ai componenti principali mobili tramite la punta a stella. Il materiale resistente all'usura ha resistito a oltre 120.000 cicli di apertura/chiusura dello stampo, mantenendo la precisione di posizionamento entro 0,004 mm e riducendo i tempi di fermo per la manutenzione dello stampo del 31%.
Struttura a gradini di precisione: chiaro arresto della spalla per un accurato allineamento dei componenti, eliminando in modo efficace gli errori di posizionamento.
Design della punta a forma di stella: aumenta l'attrito di contatto e consente la trasmissione della coppia, prevenendo lo slittamento sotto carico e vibrazioni.
Lavorazione di precisione CNC: la stretta tolleranza dimensionale (≤0,005 mm) garantisce un adattamento coerente negli assemblaggi di precisione.
Elevata resistenza all'usura: il materiale in acciaio temprato prolunga la durata in cicli operativi industriali ripetuti.
Personalizzazione completa: le dimensioni dei gradini, le forme delle punte a stella e i materiali non standard sono completamente personalizzabili per soddisfare le diverse esigenze.
Controllo dimensionale al 100% tramite CMM
Certificazione dei materiali (RoHS, rapporti sui test di fabbrica)
Prove di fatica e di coppia per applicazioni critiche
ISO 9001, ITAF 16949, ISO 14001
