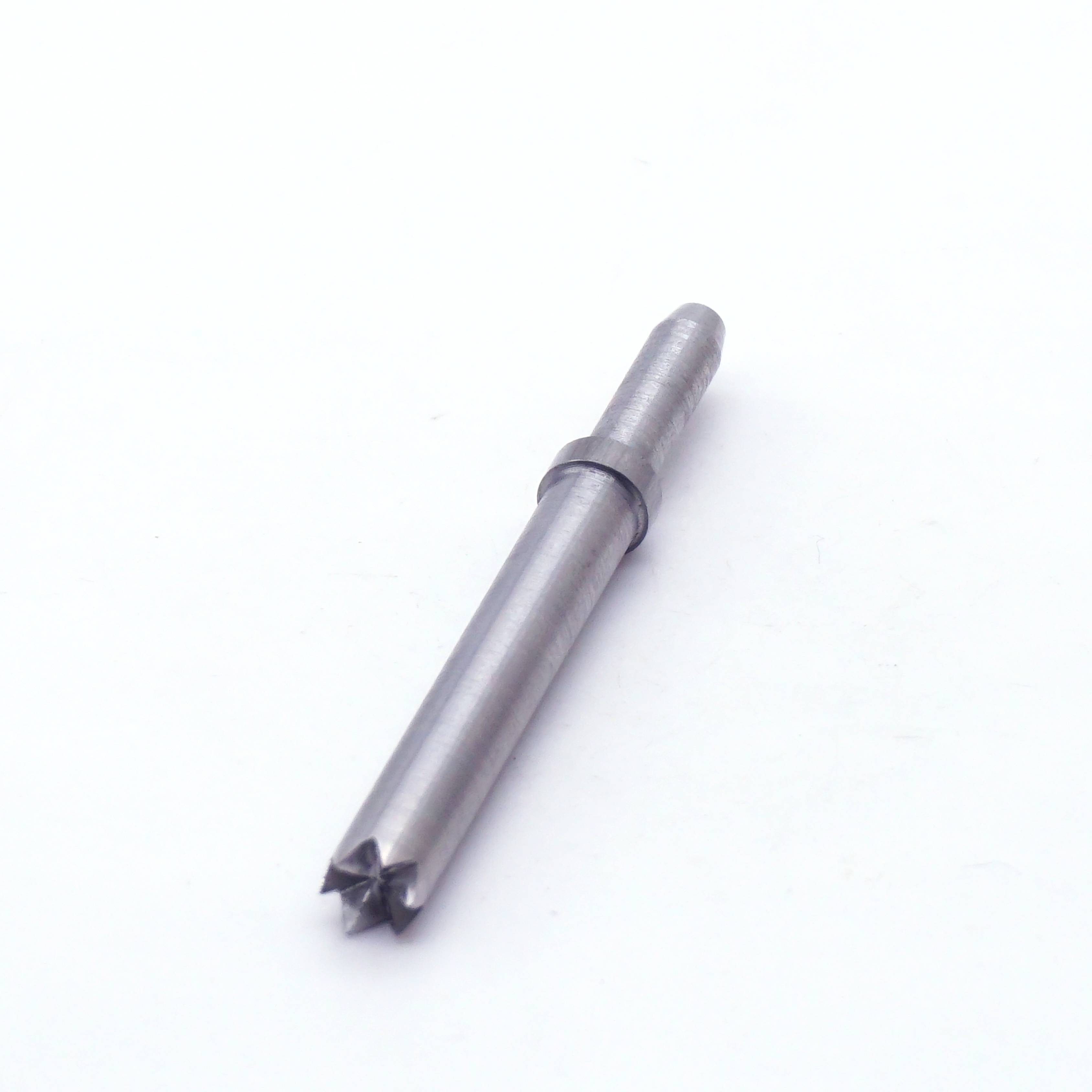

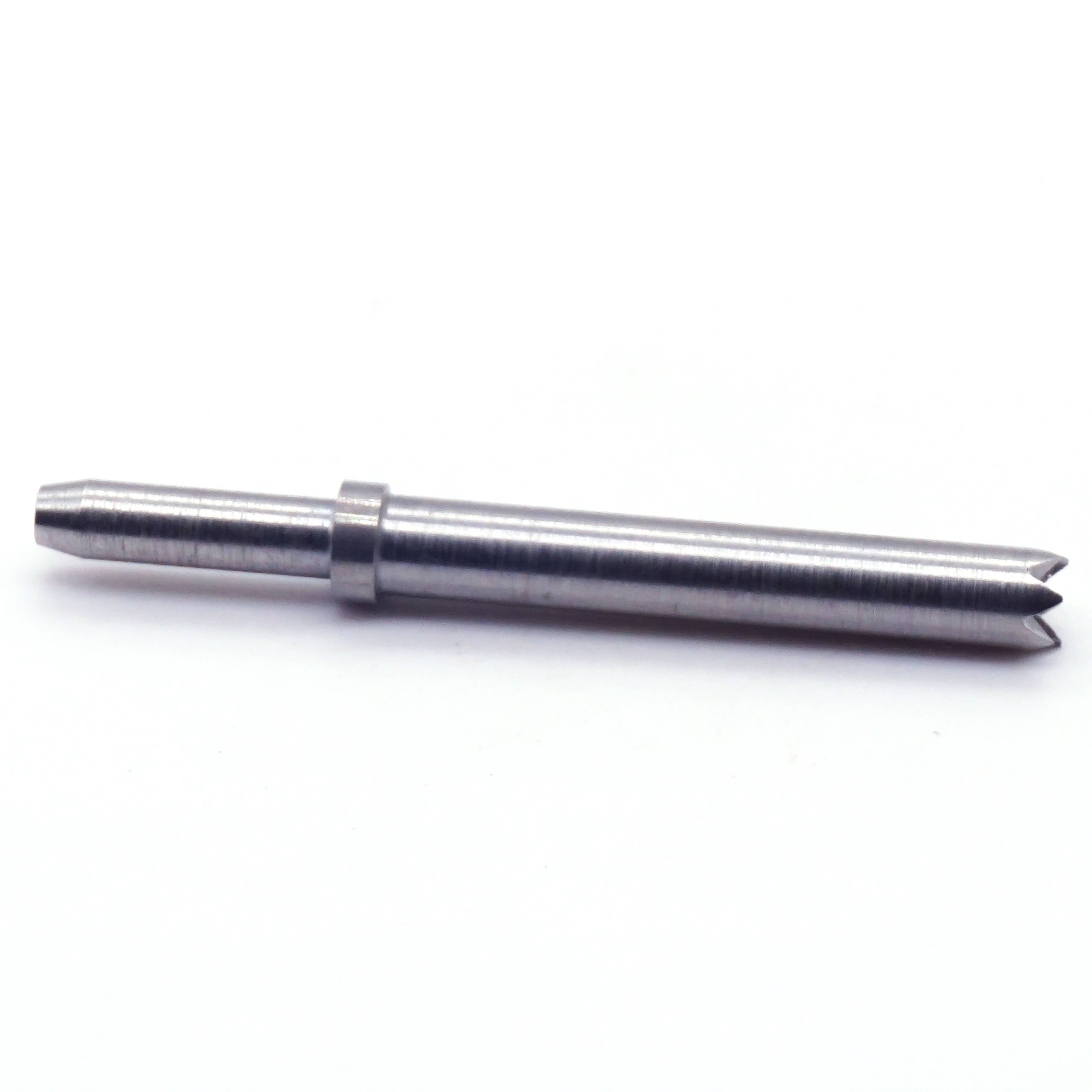

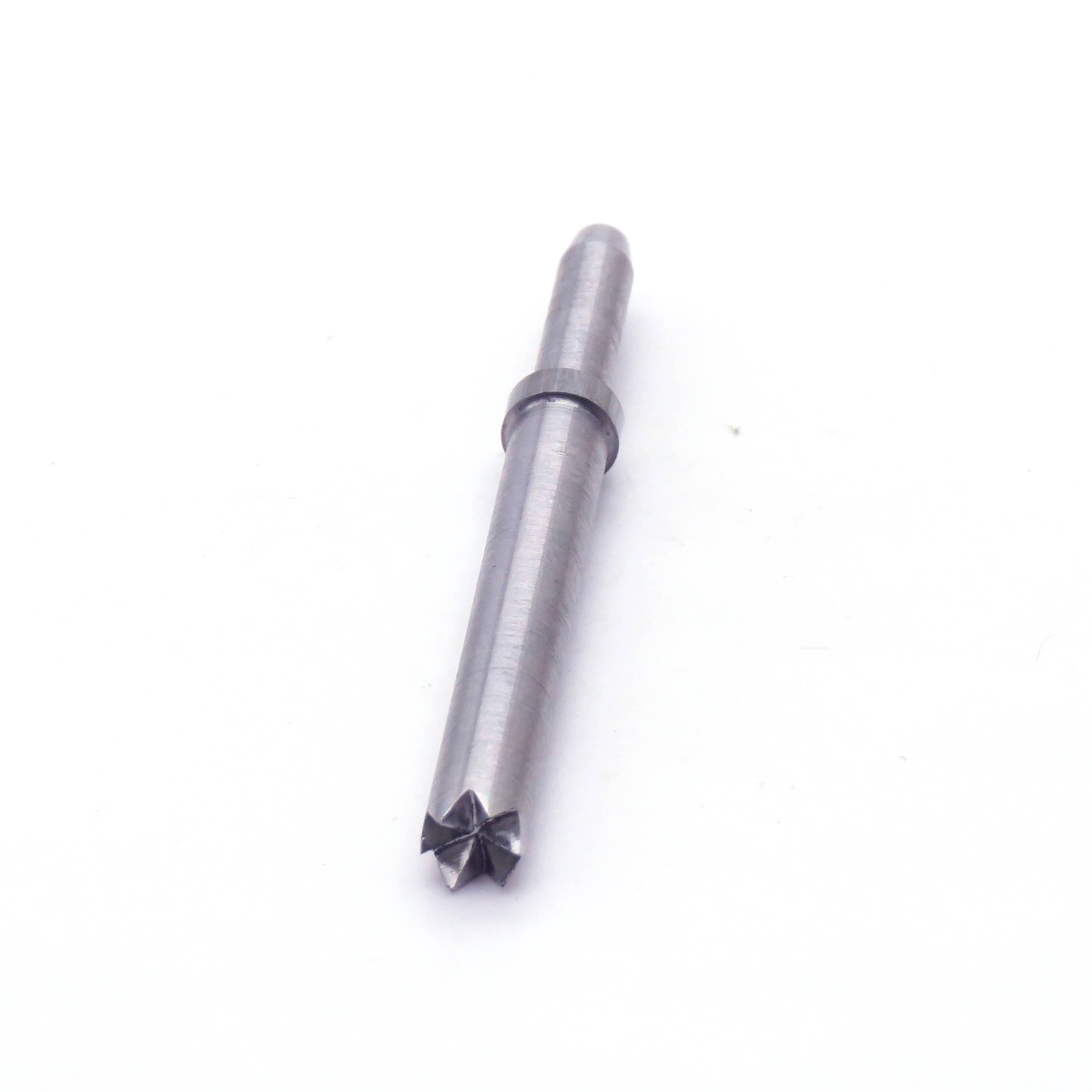

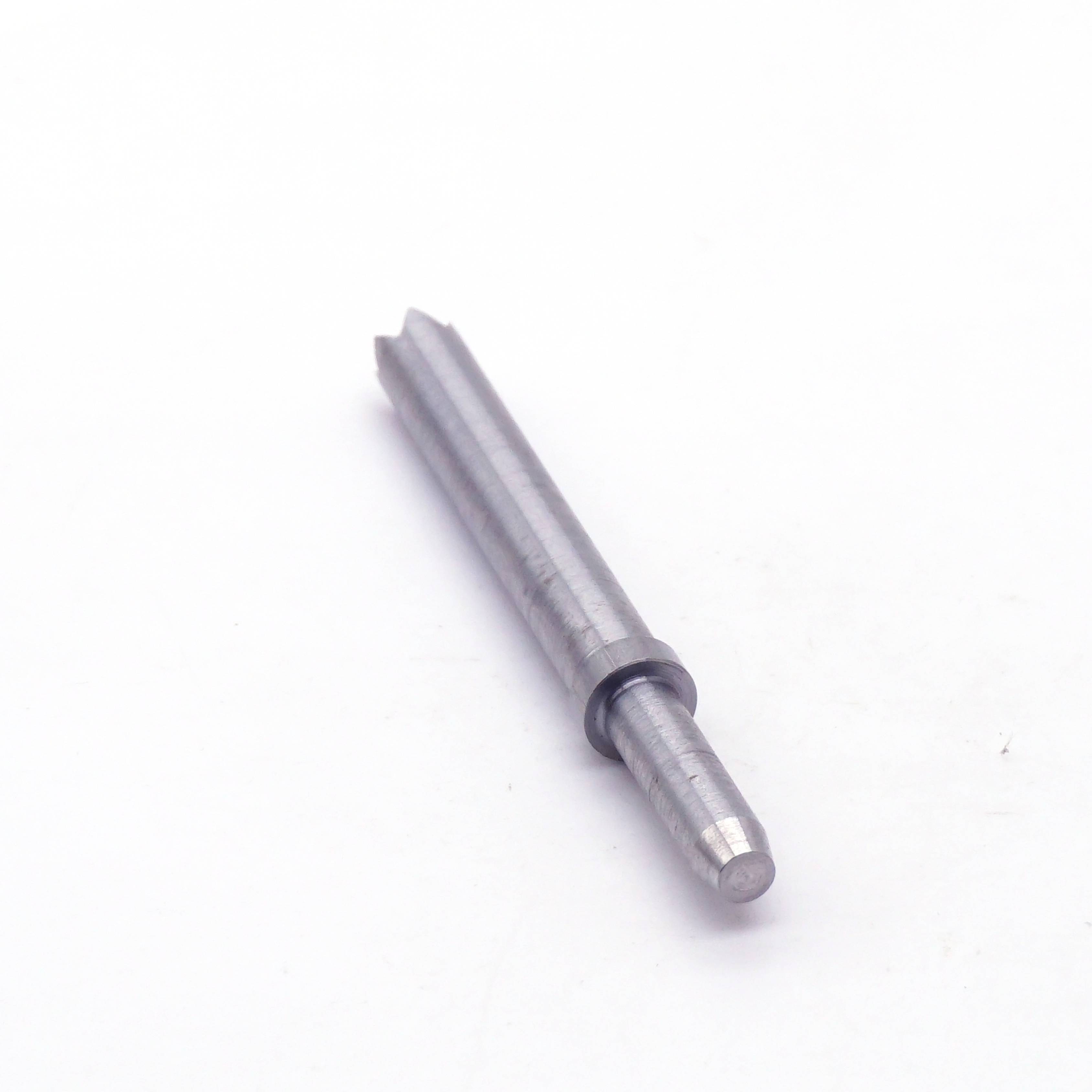

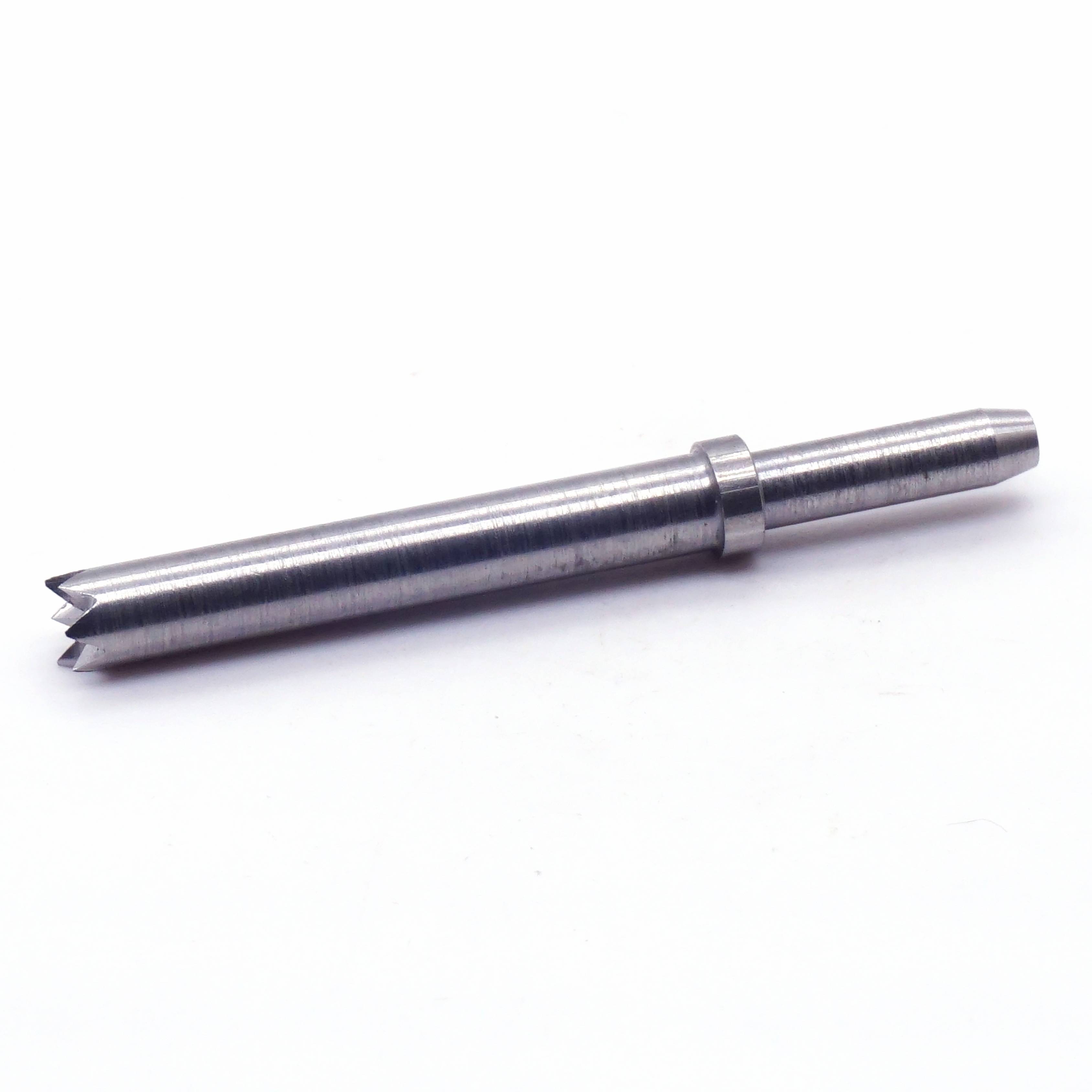

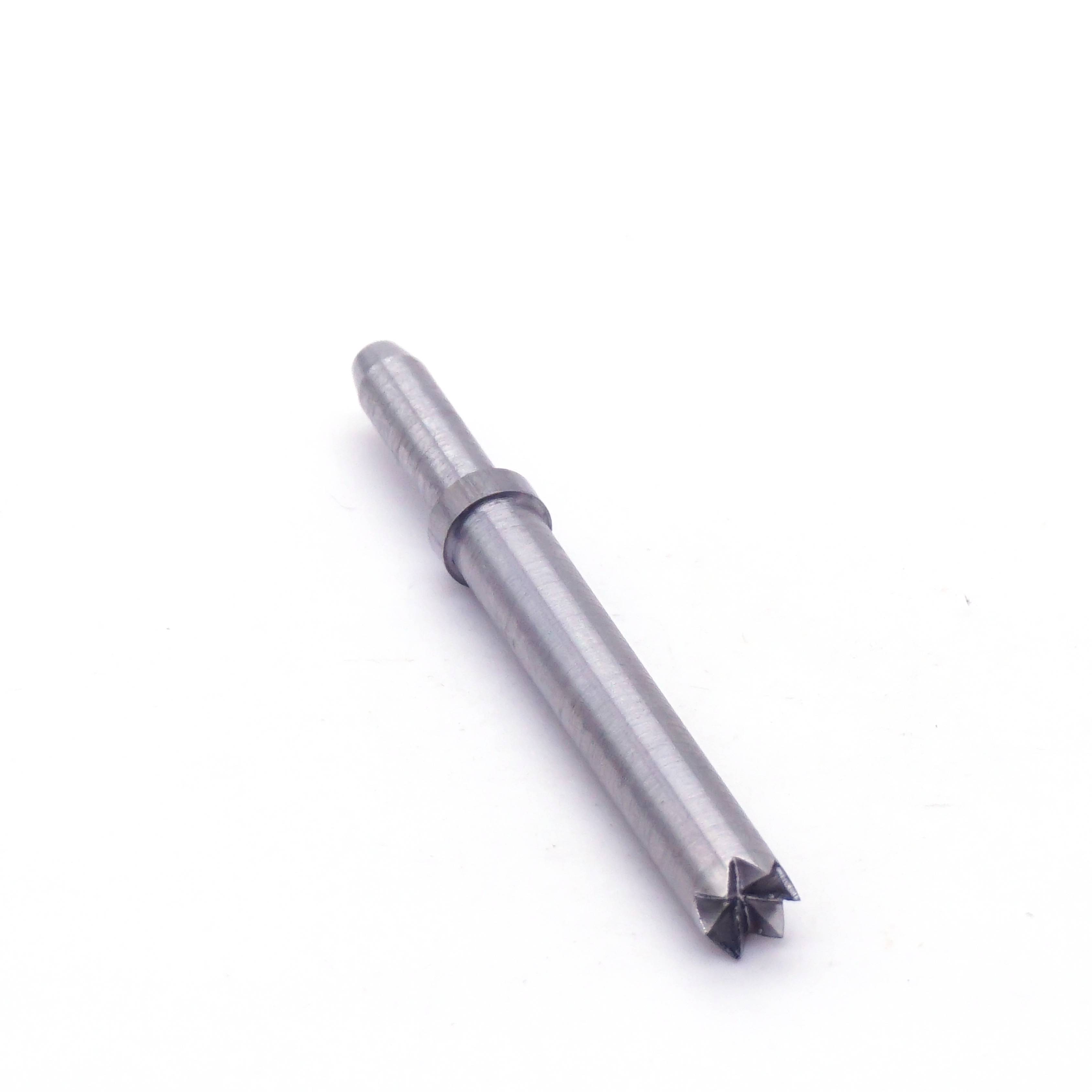

Vores specialfremstillede CNC-bearbejdede trinstift er en højtydende positionerings- og transmissionskomponent, der er udviklet til nøjagtig justering og skridsikker fiksering i industrielle armaturer, formsamlinger og automationsudstyr. Med en præcis trinskulder for klare positioneringsstop og en stjerneformet tandspids for forbedret friktion og drejningsmomentoverførsel, er den produceret via avanceret CNC-drejning, stjernespidsformning og præcisionsslibeprocesser for at opnå ultra-stramme dimensionelle tolerancer. Denne trinstift er fremstillet af slidbestandigt kulstofstål eller rustfrit stål og leverer pålidelig stabilitet og anti-skrid ydeevne, modstår deformation og slid under langvarige dynamiske belastninger og hyppige monteringscyklusser. Fuldt tilpasselig i stiftdiameter, trindimensioner, stjernespidsspecifikationer og længde, den imødekommer forskellige præcisionspositionerings- og transmissionsbehov på tværs af automatiserings-, form-, elektroniske og medicinske industrier, hvilket sikrer ensartet samlingsnøjagtighed og effektiv kraftoverførsel.
| Parameter | Standard Specifikation | Brugerdefineret mulighed |
|---|---|---|
| Materiale | Carbon Steel 45# / Rustfrit stål 304 | Legeret stål / titanlegering |
| Pindiameter | Brugerdefineret (φ3 mm–φ20 mm) | Fuldt tilpasselig |
| Trindiameter | Brugerdefineret (1-5 mm større end stiftdiameter) | Tilpasset trinstørrelse og -position |
| Trin længde | Brugerdefineret (3 mm–20 mm) | Fuldt tilpasselig |
| Samlet længde | Brugerdefineret (20 mm–120 mm) | Fuldt tilpasselig |
| Tip Type | Stjerneformet tand (standard) | Brugerdefinerede spidsformer (flad/rillet) |
| Dimensionstolerance | ±0,005 mm | Snævrere tolerance (±0,002 mm) |
| Overfladefinish | Jordet / Passiveret | Poleret / sort oxid |
| Hårdhed (kulstofstål) | HRC 40–45 | Brugerdefinerede hårdhedsniveauer |
3.Ansøgningssag

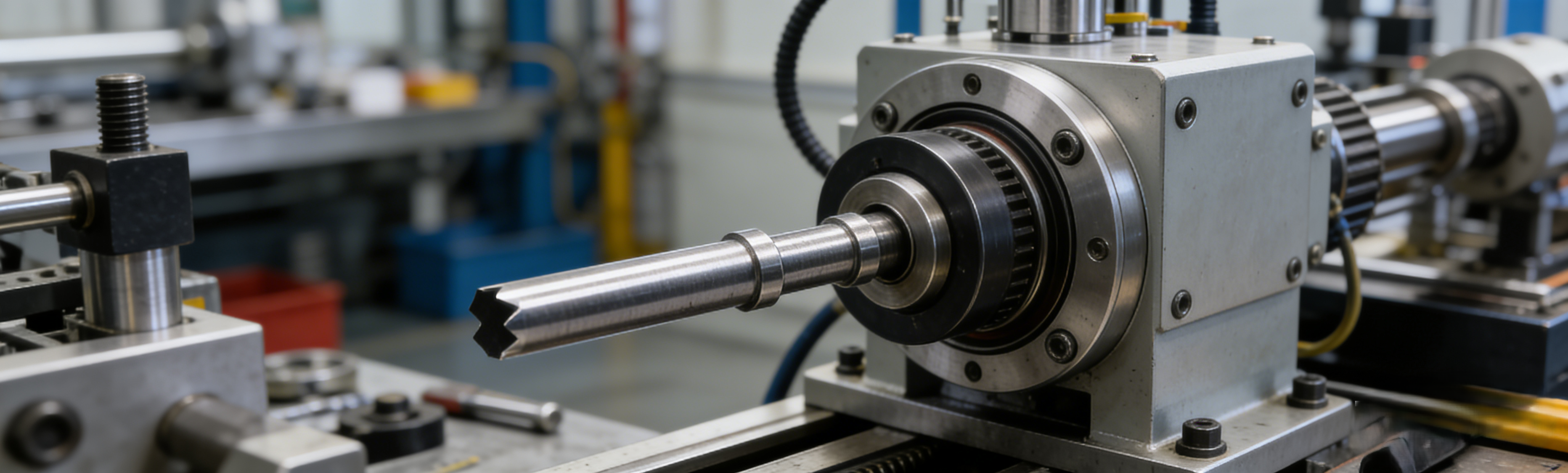

En fabriksautomatiseringsklient integrerede vores trinstifter i præcisionsfiksturer ved at bruge stjernespidsen til at låse bevægelige sensorsonder på plads. Skridtskulderen sikrede nøjagtig positionering, mens stjernespidsen eliminerede sondeglidning under højhastighedstest, forbedrede testnøjagtigheden med 29 % og reducerede opsætningstiden med 22 %.
En formproducent brugte vores trinstifter af legeret stål i plastsprøjtestøbeforme, og overførte drejningsmoment til bevægelige kernekomponenter via stjernespidsen. Det slidbestandige materiale modstod 120.000+ formåbnings-/lukkecyklusser, bibeholdt positioneringsnøjagtigheden inden for 0,004 mm og reducerede nedetiden for formvedligeholdelse med 31 %.
Præcisionstrinstruktur: Klart skulderstop for nøjagtig komponentjustering, hvilket effektivt eliminerer positioneringsfejl.
Stjerneformet spidsdesign: Øger kontaktfriktion og muliggør drejningsmomentoverførsel, hvilket forhindrer glidning under belastning og vibrationer.
CNC præcisionsbearbejdning: Snæver dimensionstolerance (≤0,005 mm) sikrer ensartet pasform i præcisionssamlinger.
Høj slidstyrke: Hærdet stålmateriale forlænger levetiden ved gentagne industrielle driftscyklusser.
Fuld tilpasning: Ikke-standard trindimensioner, stjernespidsformer og materialer kan tilpasses fuldt ud for at imødekomme forskellige behov.
100% dimensionsinspektion via CMM
Materialecertificering (RoHS, mølletestrapporter)
Trætheds- og drejningsmomenttest til kritiske applikationer
ISO 9001, ITAF 16949, ISO14001
