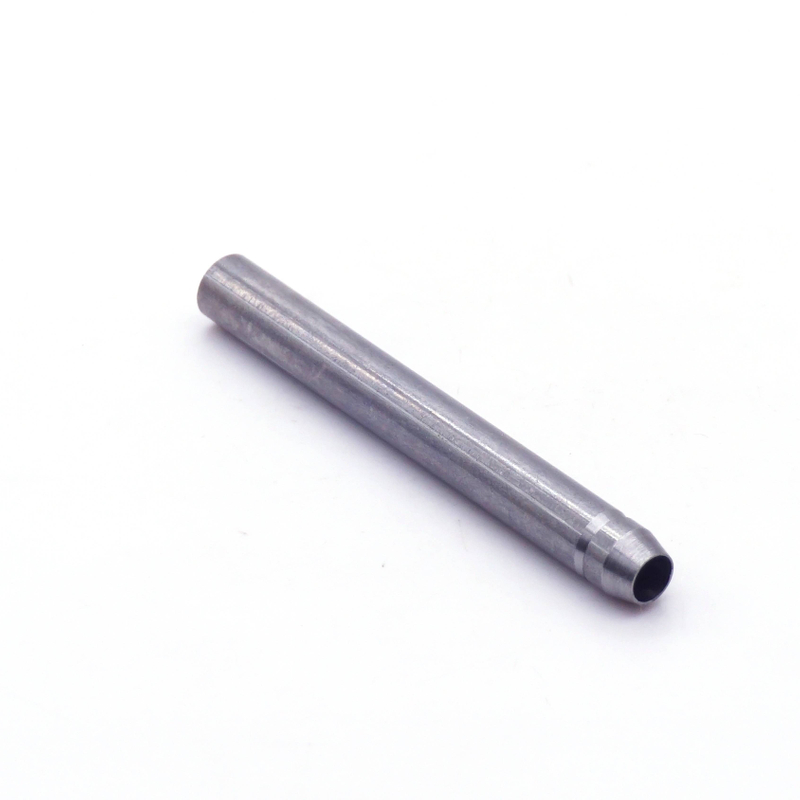

Náš vlastní CNC obráběný dutý vodicí kolík je přesný vodicí prvek navržený pro přesné vyrovnání a polohování ve vstřikovacích formách, průmyslových přípravcích a automatizovaných montážních systémech. Vyznačuje se dutou trubkovou strukturou a přesným krokem na jednom konci a vyrábí se pomocí pokročilých procesů CNC soustružení a broušení, aby se dosáhlo úzkých rozměrových tolerancí. Tento vodicí kolík, vyrobený z legované oceli nebo nerezové oceli odolné proti opotřebení, poskytuje spolehlivé vedení a zároveň snižuje celkovou hmotnost a náklady na materiál, takže je ideální pro velkoobjemové průmyslové aplikace. Plně přizpůsobitelný z hlediska vnějšího průměru, vnitřního otvoru, rozměrů kroku a délky, uspokojuje různé požadavky na přesné vedení napříč výrobou forem, automatizací, automobilovým a leteckým průmyslem a zajišťuje konzistentní přesnost montáže a efektivní výrobní tok.
| Parametr | Standardní Specifikace | Vlastní možnost |
|---|---|---|
| Materiál | Legovaná ocel 4140/nerezová ocel 304 | Titanová slitina/Mosaz |
| Vnější průměr | Vlastní (φ3mm–φ25mm) | Plně přizpůsobitelné |
| Vnitřní průměr otvoru | Vlastní (φ2mm–φ20mm) | Plně přizpůsobitelné |
| Průměr kroku | Vlastní (o 1–3 mm větší než vnější průměr) | Plně přizpůsobitelná velikost kroku |
| Celková délka | Vlastní (10 mm–100 mm) | Plně přizpůsobitelné |
| Rozměrová tolerance | ±0,005 mm | Užší tolerance (±0,002 mm) |
| Povrchová úprava | Pasivovaný / černý oxid | Leštěný / Vlastní nátěr |
| Tvrdost (legovaná ocel) | HRC 40–45 | Vlastní úrovně tvrdosti |
3.Aplikační případ
Výrobce forem integroval naše duté vodicí kolíky do plastových vstřikovacích forem pro automobilové interiérové díly, přičemž tento krok použil k vyrovnání pohyblivých jader forem. Konstrukce s úzkými tolerancemi udržovala přesnost polohování jádra v rozmezí 0,003 mm během více než 100 000 lisovacích cyklů, což zkrátilo prostoje při údržbě formy o 30 %.
Klient pro automatizaci továrny využil naše pilotní kolíky z nerezové oceli v robotickém montážním přípravku, který řídil umístění elektronických součástek. Dutá struktura snížila hmotnost přípravku, zlepšila odezvu robotického ramene, zatímco stupňovitá konstrukce eliminovala chyby nesouososti součástí o 42 %.
Design polohování kroků : Poskytuje jasný mechanický doraz pro přesné umístění součástí.
Dutá trubková konstrukce : Lehká konstrukce snižuje náklady na materiál a zatížení zařízení.
Plné přizpůsobení : K dispozici jsou nestandardní vnější/vnitřní průměry, velikosti kroku a délky.
Vysoká odolnost proti opotřebení : Prémiový kovový materiál prodlužuje životnost v opakovaných cyklech formy.
Snadná instalace : Stupňovitý design zjednodušuje vkládání a vyrovnávání bez složitého nastavování.
100% kontrola rozměrů pomocí CMM
Certifikace materiálu (RoHS, zprávy o zkouškách mlýnů)
Testování únavy a točivého momentu pro kritické aplikace
ISO 9001, ITAF 16949, ISO14001
