NHY-F00105
NHY

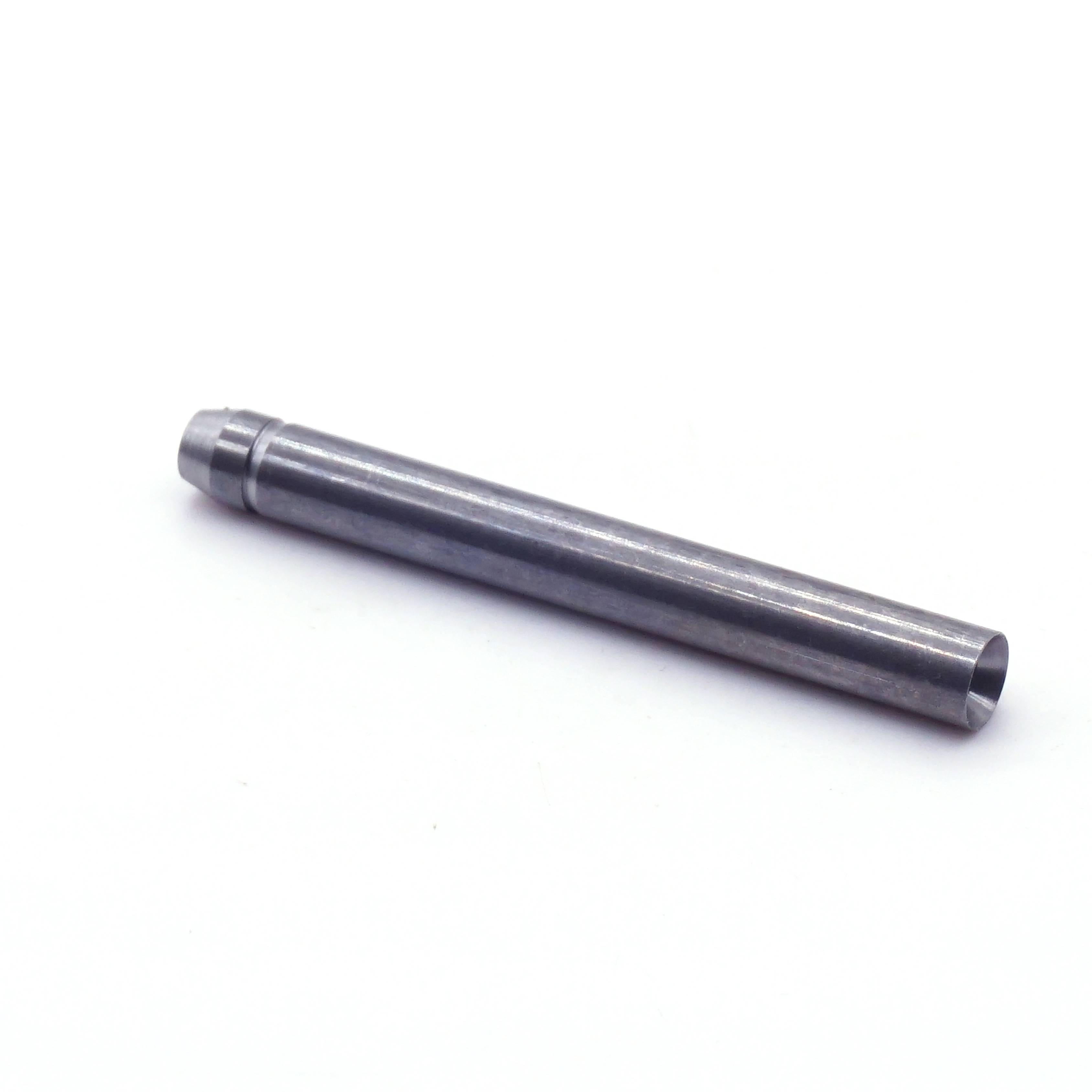

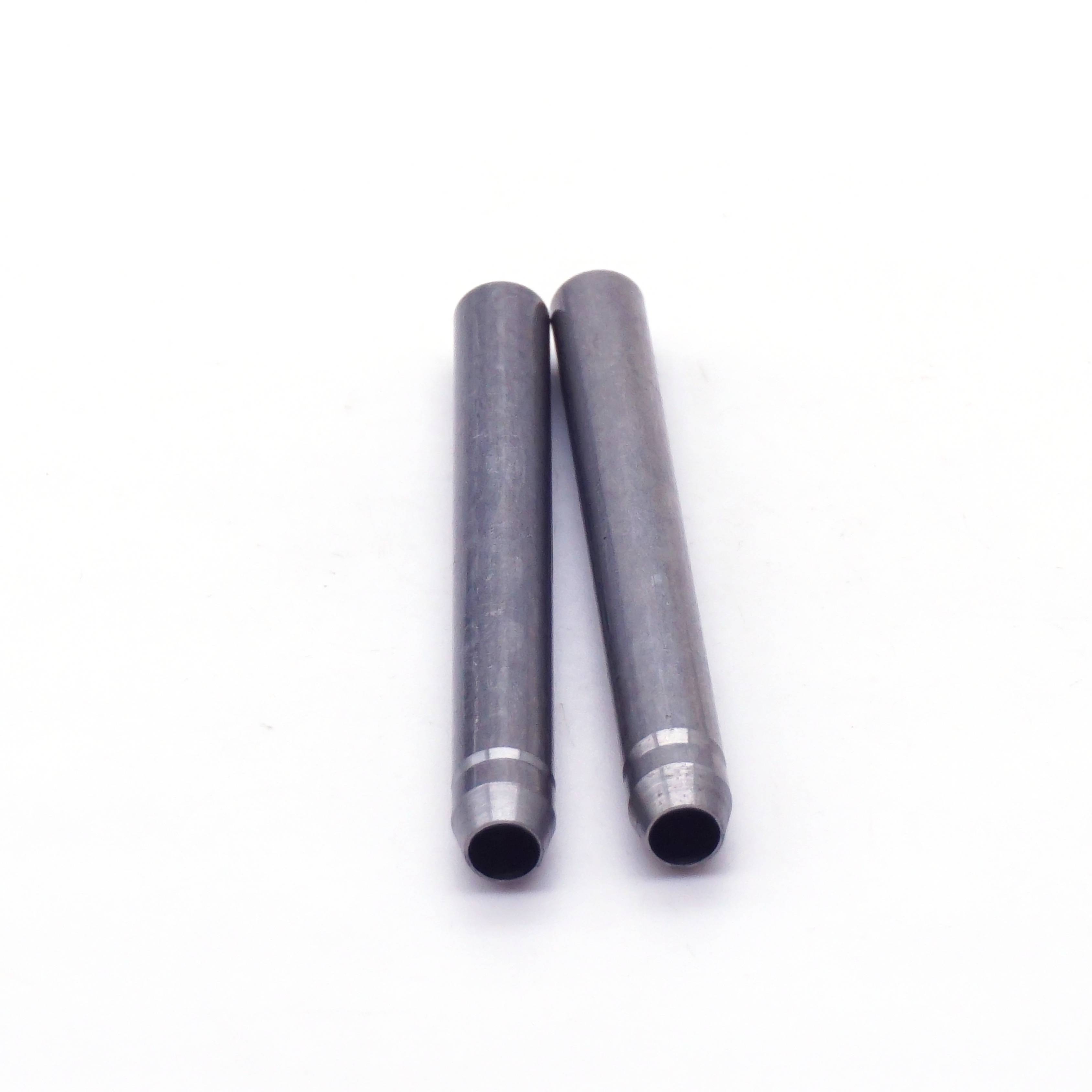

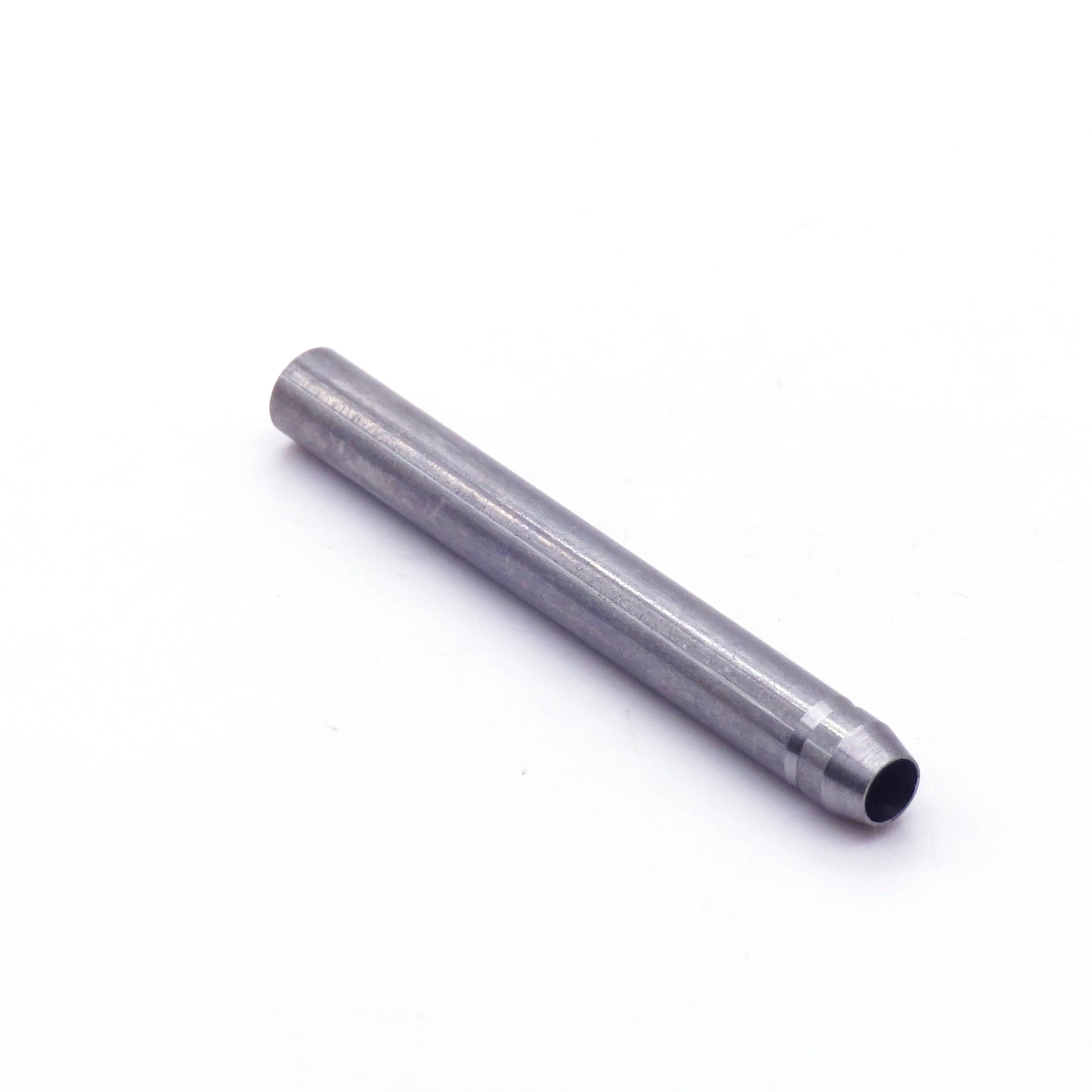

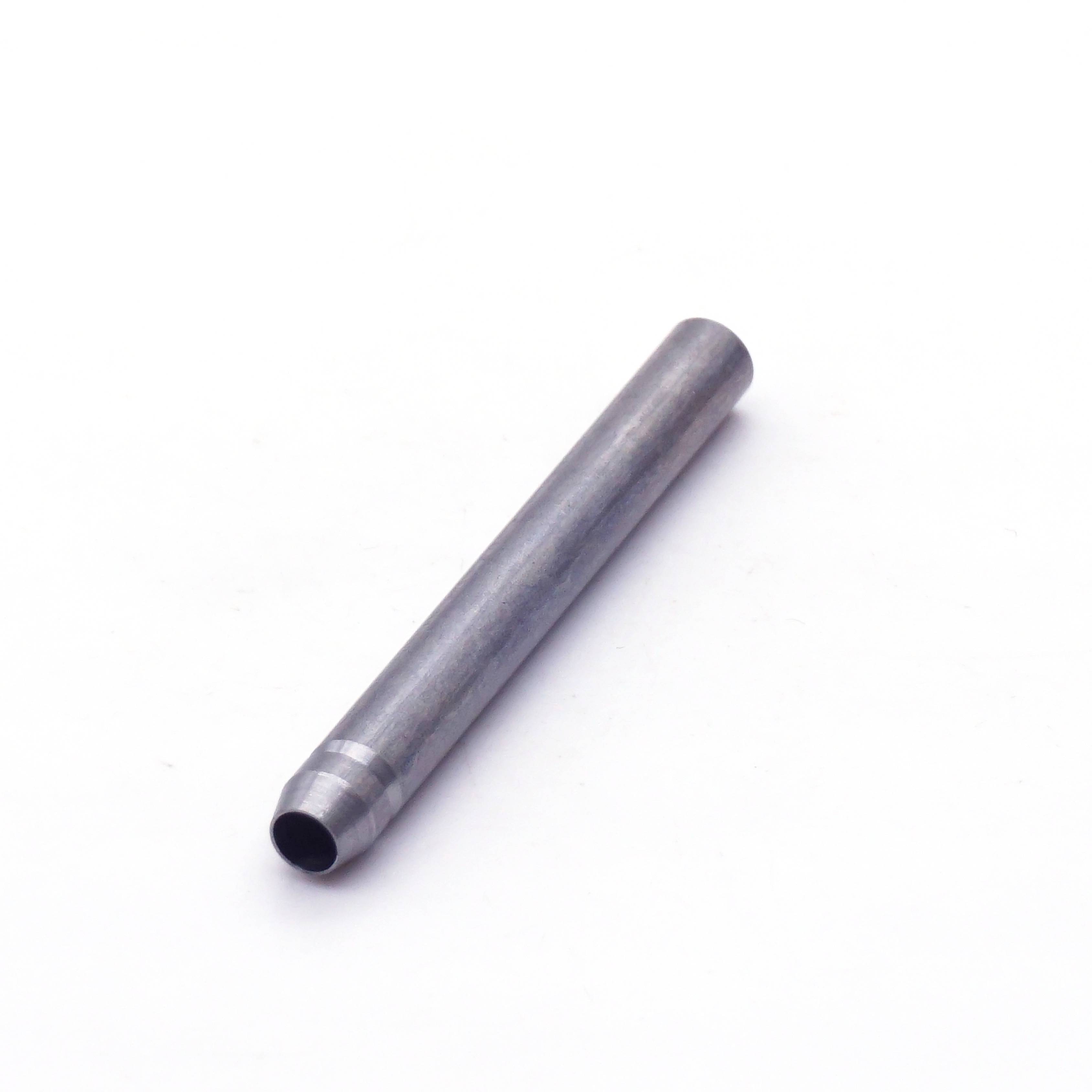

Egyedi CNC megmunkálású, üreges lépcsős vezérlőcsapunk egy precíziós vezetőelem, amelyet a fröccsöntő szerszámok, ipari szerelvények és automatizált összeszerelő rendszerek pontos igazítására és pozicionálására terveztek. Üreges csőszerkezettel és egyik végén precíziós lépcsővel rendelkezik, fejlett CNC eszterga- és köszörülési eljárásokkal állítják elő a szűk mérettűrések elérése érdekében. Ez a kopásálló ötvözött acélból vagy rozsdamentes acélból készült vezérlőcsap megbízható vezetési teljesítményt nyújt, miközben csökkenti az összsúlyt és az anyagköltséget, így ideális nagy volumenű ipari alkalmazásokhoz. Teljesen testreszabható külső átmérőben, belső furatban, lépcsőméretekben és hosszban, így kielégíti a különféle precíziós irányítási igényeket a szerszámgyártás, az automatizálás, az autóipar és a repülőgépipar területén, biztosítva a következetes összeszerelési pontosságot és a hatékony gyártási folyamatot.
| Paraméter | Standard specifikáció | Egyedi opció |
|---|---|---|
| Anyag | Ötvözött acél 4140/rozsdamentes acél 304 | Titán ötvözet/sárgaréz |
| Külső átmérő | Egyedi (φ3mm–φ25mm) | Teljesen testreszabható |
| Belső furat átmérő | Egyedi (φ2mm–φ20mm) | Teljesen testreszabható |
| Lépés átmérője | Egyedi (1-3 mm-rel nagyobb, mint a külső átmérő) | Teljesen testreszabható lépésméret |
| Teljes hossz | Egyedi (10–100 mm) | Teljesen testreszabható |
| Dimenziótűrés | ±0,005 mm | Szorosabb tűrés (±0,002 mm) |
| Felületi kidolgozás | Passzivált / fekete oxid | Polírozott / egyedi bevonat |
| Keménység (ötvözött acél) | HRC 40–45 | Egyedi keménységi szintek |
3. Alkalmazási ügy
Egy formagyártó üreges lépcsős pilótacsapjainkat az autók belső részeinek műanyag fröccsöntő formáiba integrálta, a mozgatható formamagok egymáshoz igazítására a lépcső segítségével. A szűk tűrésű kialakítás 0,003 mm-en belül tartotta a mag pozicionálási pontosságát 100 000+ fröccsöntési cikluson keresztül, 30%-kal csökkentve a szerszám karbantartási leállási idejét.
Egy gyári automatizálási ügyfél használta rozsdamentes acél csapjainkat egy robotszerelvényben, irányítva az elektronikus alkatrészek elhelyezését. Az üreges szerkezet csökkentette a rögzítőelem súlyát, javítva a robotkarok reakciókészségét, míg a lépcsős kialakítás 42%-kal kiküszöbölte az alkatrészek eltolódási hibáit.
Lépcsős pozicionáló kialakítás : Egyértelmű mechanikus ütközőt biztosít az alkatrészek pontos elhelyezéséhez.
Üreges csőszerkezet : A könnyű kialakítás csökkenti az anyagköltséget és a berendezés terhelését.
Teljes testreszabás : Nem szabványos külső/belső átmérők, lépésméretek és hosszúságok állnak rendelkezésre.
Nagy kopásállóság : A prémium minőségű fémanyag meghosszabbítja az élettartamot az ismételt formázási ciklusokban.
Egyszerű telepítés : A lépcsős kialakítás egyszerűsíti a behelyezést és az igazítást bonyolult beállítások nélkül.
100%-os méretellenőrzés CMM-en keresztül
Anyagtanúsítás (RoHS, malomvizsgálati jelentések)
Fáradás- és nyomatékvizsgálat kritikus alkalmazásokhoz
ISO 9001, ITAF 16949, ISO14001
