NHY-F00105
NHY

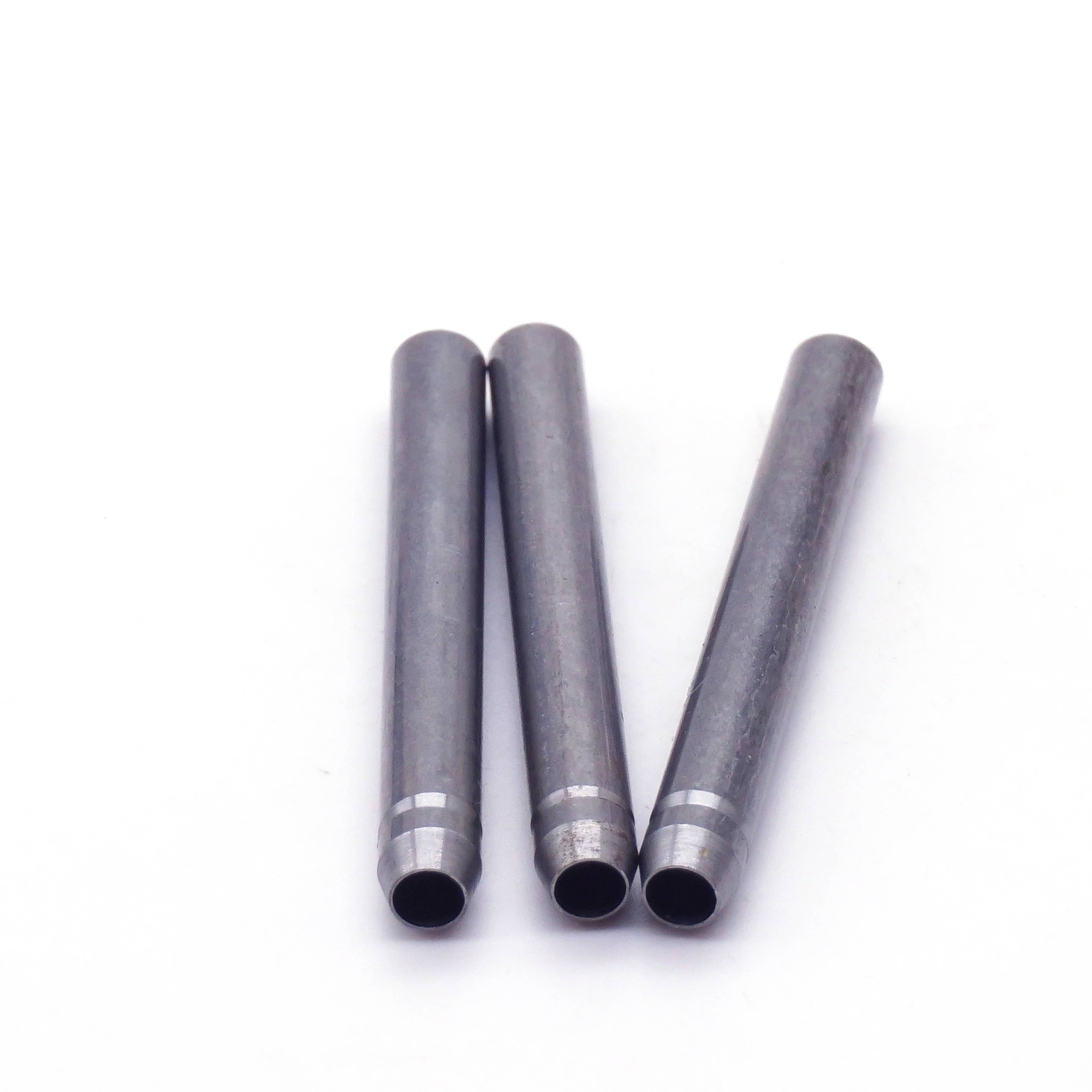

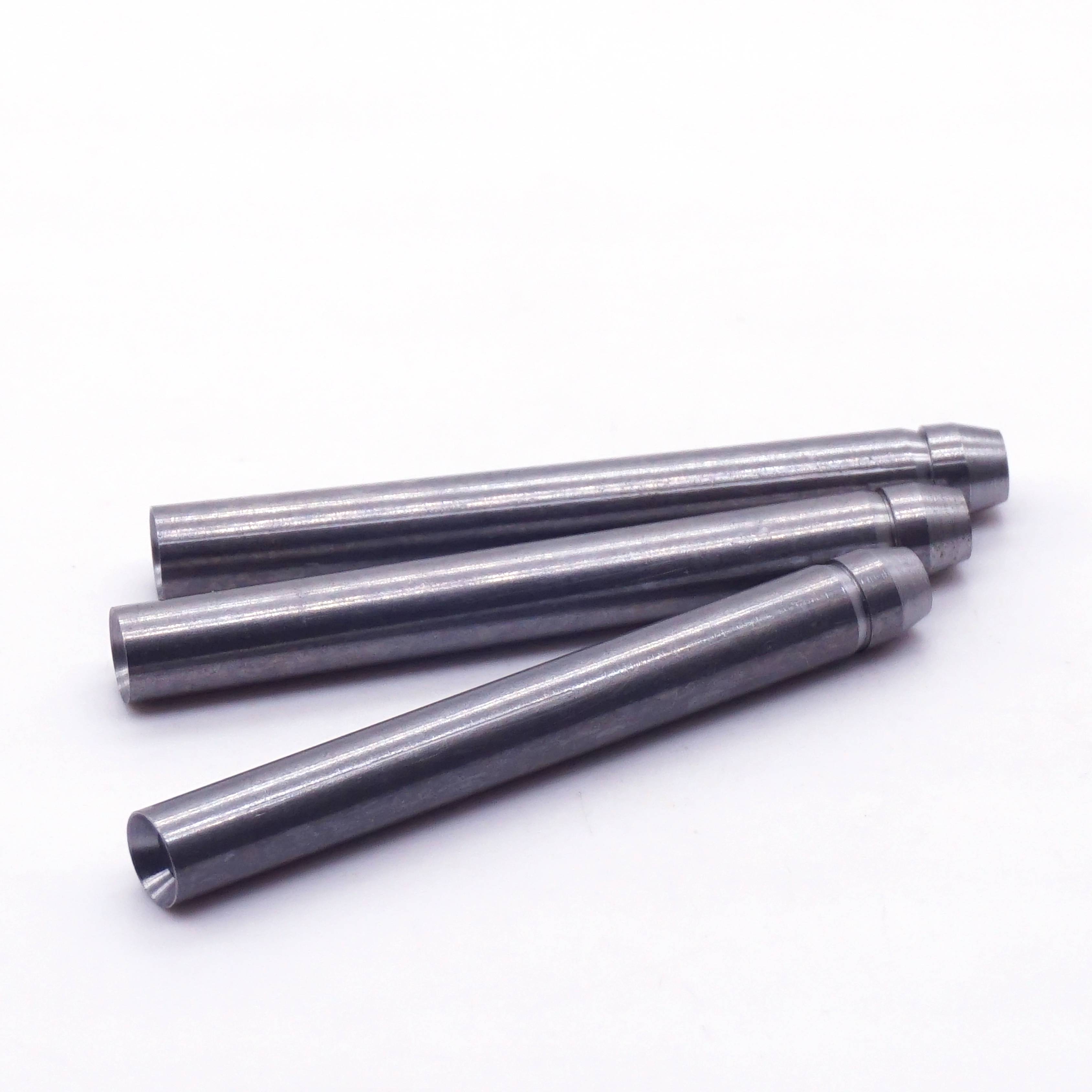

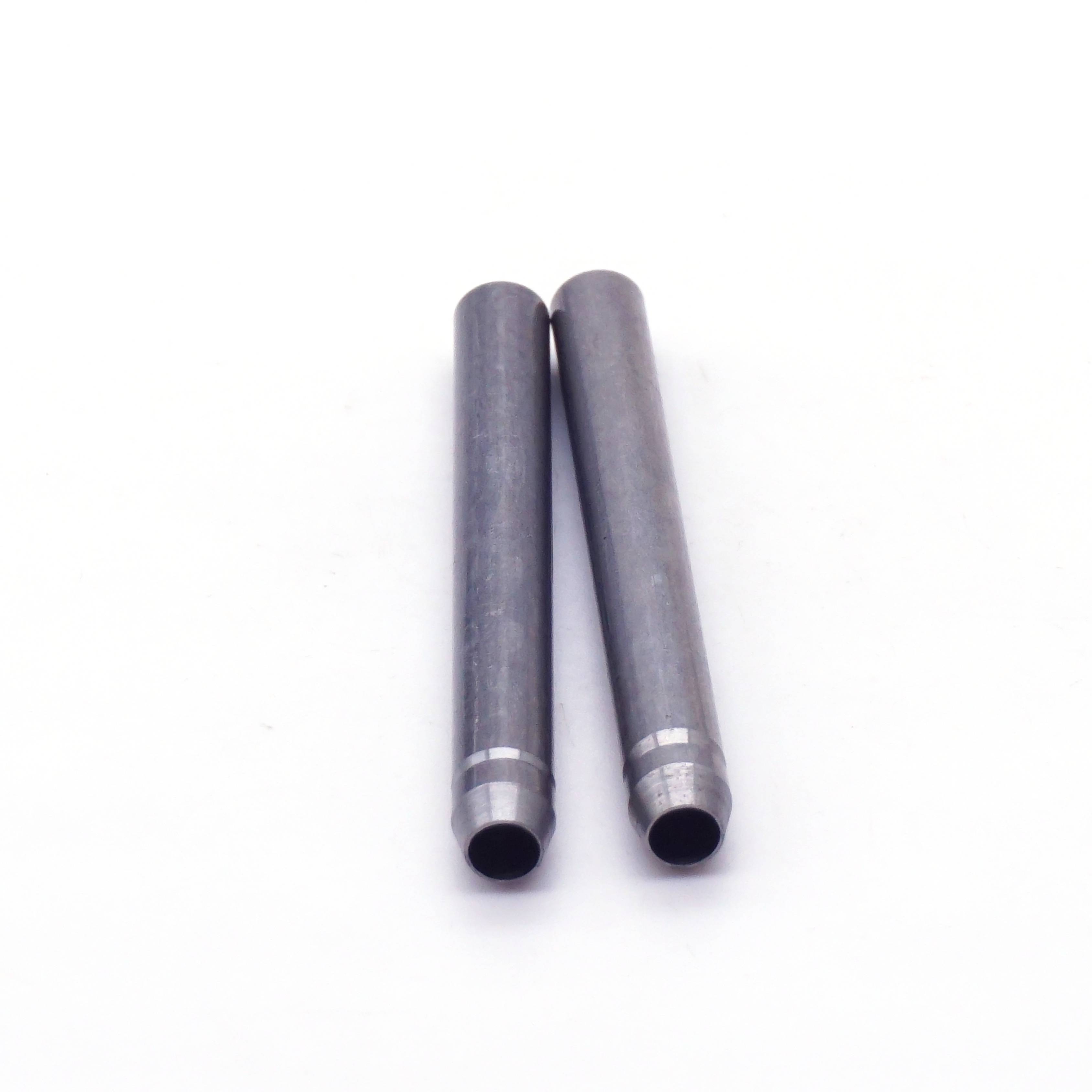

Ang aming custom na CNC machined hollow step pilot pin ay isang precision guiding component na inengineered para sa tumpak na alignment at positioning sa injection molds, industrial fixtures, at automated assembly system. Nagtatampok ng guwang na tubular na istraktura at isang katumpakan na hakbang sa isang dulo, ito ay ginawa sa pamamagitan ng mga advanced na CNC turning at grinding na proseso upang makamit ang mahigpit na dimensional tolerances. Ginawa mula sa wear-resistant na alloy steel o hindi kinakalawang na asero, ang pilot pin na ito ay naghahatid ng maaasahang paggabay sa pagganap habang binabawasan ang kabuuang timbang at gastos sa materyal, na ginagawa itong perpekto para sa mataas na dami ng mga pang-industriyang aplikasyon. Ganap na nako-customize sa outer diameter, inner bore, mga sukat ng hakbang, at haba, tumutugon ito sa magkakaibang mga pangangailangan sa paggabay sa katumpakan sa mga industriya ng pagmamanupaktura, automation, automotive, at aerospace, na tinitiyak ang pare-parehong katumpakan ng pagpupulong at mahusay na daloy ng produksyon.
| Parameter | Standard Specification | Custom na Opsyon |
|---|---|---|
| materyal | Alloy Steel 4140/Stainless Steel 304 | Titanium Alloy/Brass |
| Panlabas na Diameter | Custom (φ3mm–φ25mm) | Ganap na nako-customize |
| Inner Bore Diameter | Custom (φ2mm–φ20mm) | Ganap na nako-customize |
| Hakbang Diameter | Custom (1–3mm na mas malaki kaysa sa panlabas na diameter) | Ganap na nako-customize na laki ng hakbang |
| Pangkalahatang Haba | Custom (10mm–100mm) | Ganap na nako-customize |
| Dimensional Tolerance | ±0.005mm | Mas mahigpit na pagpapaubaya (±0.002mm) |
| Ibabaw ng Tapos | Passivated / Black Oxide | Pinakintab / Custom na coating |
| Katigasan (Alloy Steel) | HRC 40–45 | Pasadyang mga antas ng katigasan |
3.Application Case
Ang isang tagagawa ng amag ay isinama ang aming mga hollow step na pilot pin sa mga plastic injection molds para sa mga interior na bahagi ng sasakyan, gamit ang hakbang upang ihanay ang mga movable mold core. Ang masikip na tolerance na disenyo ay nagpapanatili ng katumpakan ng core positioning sa loob ng 0.003mm sa 100,000+ na mga siklo ng paghubog, na binabawasan ang downtime ng pagpapanatili ng amag ng 30%.
Ginamit ng isang factory automation client ang aming mga stainless steel na pilot pin sa isang robotic assembly fixture, na gumagabay sa paglalagay ng electronic component. Ang guwang na istraktura ay nagbawas ng timbang ng kabit, na nagpapataas ng kakayahang tumugon sa braso ng robot, habang ang disenyo ng hakbang ay nag-alis ng mga error sa misalignment ng bahagi ng 42%.
Step Positioning Design : Nagbibigay ng malinaw na mekanikal na paghinto para sa tumpak na paglalagay ng bahagi.
Hollow Tubular Structure : Ang magaan na disenyo ay binabawasan ang gastos ng materyal at pagkarga ng kagamitan.
Buong Pag-customize : Available ang mga di-karaniwang panlabas/inner diameter, laki ng hakbang, at haba.
Mataas na Paglaban sa Pagsuot : Ang premium na materyal na metal ay nagpapahaba ng buhay ng serbisyo sa paulit-ulit na mga siklo ng amag.
Madaling Pag-install : Ang disenyo ng hakbang ay pinapasimple ang pagpasok at pag-align nang walang kumplikadong pagsasaayos.
100% dimensional na inspeksyon sa pamamagitan ng CMM
Sertipikasyon ng materyal (RoHS, mga ulat sa pagsubok ng mill)
Pagsubok sa pagkapagod at torque para sa mga kritikal na aplikasyon
ISO 9001, ITAF 16949, ISO14001
