NHY-F00102
NHY

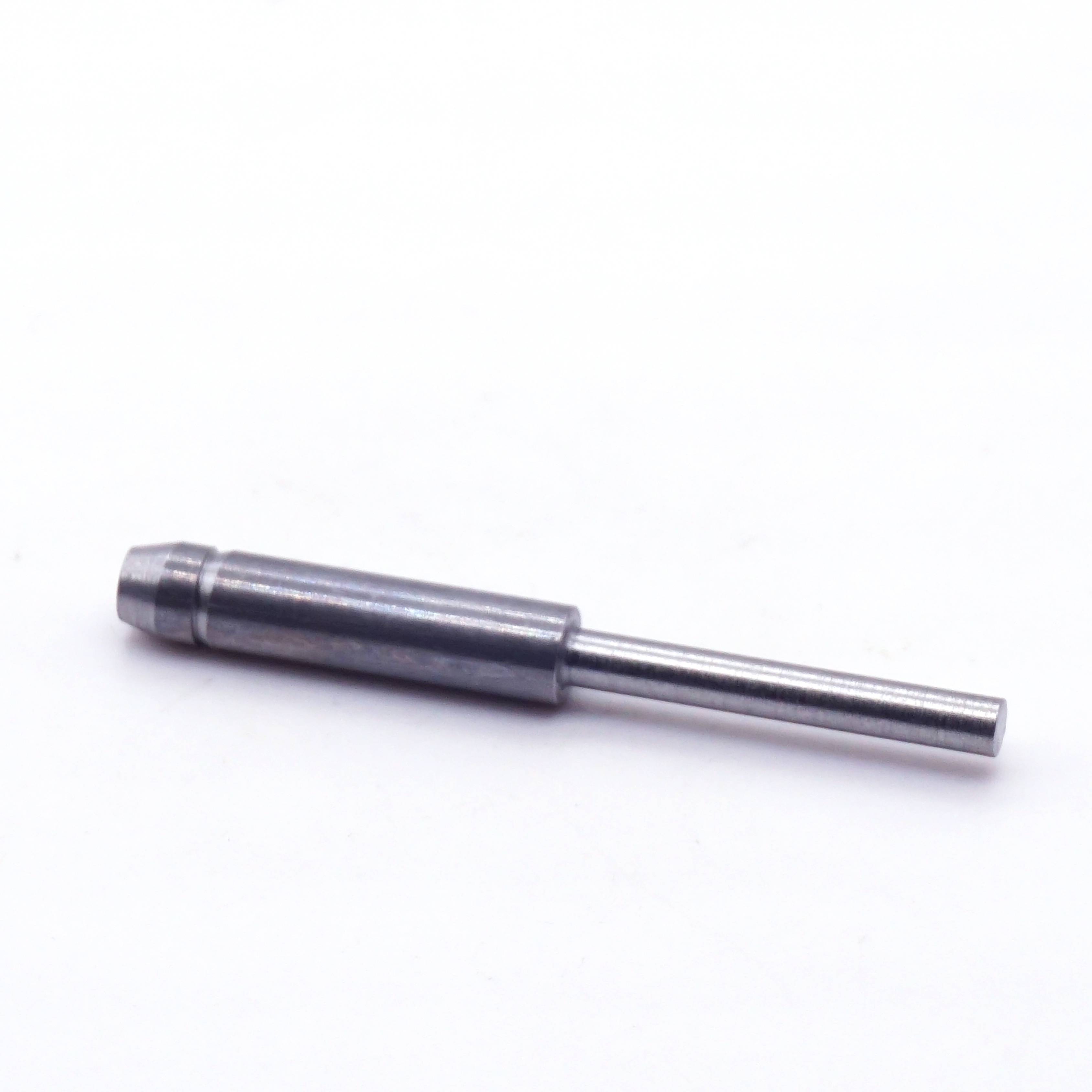

Vores brugerdefinerede CNC-bearbejdede lokaliseringsstift er en højpræcisionspositioneringskomponent konstrueret til nøjagtig justering og fiksering i mekaniske samlinger, forme og automatiserede produktionslinjer. Med en flertrins akselstruktur (inklusive et præcisionslokaliseringshoved, glat mellemsektion og riflet hale) er den produceret via avancerede CNC-drejnings- og slibeprocesser for at opnå stram koncentricitet og dimensionelle tolerancer. Denne lokaliseringsstift er fremstillet af slidbestandigt legeret stål eller rustfrit stål og leverer pålidelig gentagen positioneringsydelse, modstår slid og deformation under langvarig industriel brug. Fuldt tilpasselig i skaftdiametre, længder og overfladebehandlinger, den imødekommer forskellige præcisionspositioneringsbehov på tværs af automatiserings-, form-, bil- og elektroniske industrier, hvilket sikrer ensartet samlingsnøjagtighed og effektiv produktion.
| Parameter | Standardspecifikation | Brugerdefineret mulighed |
|---|---|---|
| Materiale | Legeret stål 4140/rustfrit stål 304 | Messing/Titanium legering |
| Lokalisering af hoveddiameter | Brugerdefineret (φ2 mm–φ20 mm) | Fuldt tilpasselig |
| Mellemliggende skaftdiameter | Brugerdefineret (φ1 mm–φ18 mm) | Fuldt tilpasselig |
| Riflet halediameter | Brugerdefineret (φ3 mm–φ22 mm) | Fuldt tilpasselig |
| Samlet længde | Brugerdefineret (10 mm–100 mm) | Fuldt tilpasselig |
| Koncentricitetstolerance | ≤0,005 mm | Snævrere tolerance (≤0,002 mm) |
| Overfladefinish | Ra 0,8μm (jord) | Poleret / Passiveret / Sort Oxide |
| Hårdhed (legeret stål) | HRC 40–45 | Brugerdefinerede hårdhedsniveauer |
3.Ansøgningssag
En formproducent brugte vores flertrins lokaliseringsstifter i plastsprøjtestøbeforme til indvendige dele til biler. Den slidbestandige konstruktion af legeret stål modstod gentagne åbninger/lukninger af formen, bibeholdt positioneringsnøjagtigheden inden for 0,003 mm og forlængede formens levetid med 30 %.
CNC præcisionsbearbejdning : Tæt koncentricitetstolerance (≤0,005 mm) sikrer nøjagtig justering.
Multi-Step akseldesign : Adskiller lokaliserings-, monterings- og fikseringsfunktioner tydeligt.
Riflet haleafsnit : Øger friktionen for at forhindre stiftglidning under drift.
Fuld tilpasning : Ikke-standard akseldiametre, længder og hovedformer er tilgængelige.
Høj slidstyrke : Premium-materiale forlænger levetiden ved gentagne positioneringsscenarier.
Nem installation : Kompakt design tillader hurtig indføring i armaturets huller uden værktøj.
100% dimensionsinspektion via CMM
Materialecertificering (RoHS, mølletestrapporter)
Trætheds- og drejningsmomenttest til kritiske applikationer
ISO 9001, ITAF 16949, ISO14001
