NHY-F00102
NHY

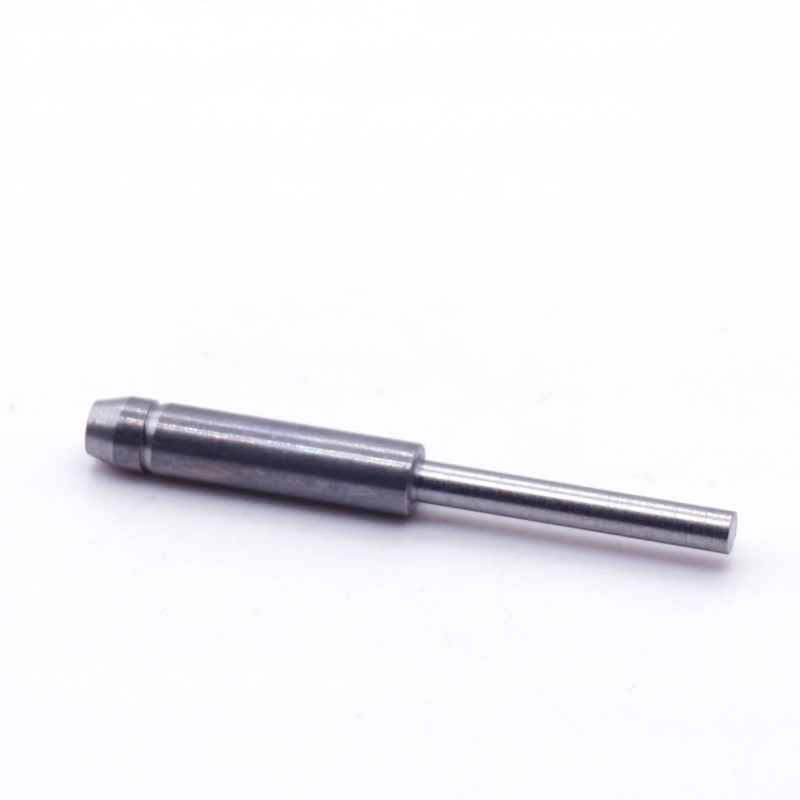

Egyedi CNC-megmunkálású helymeghatározó csapunk egy nagy pontosságú pozicionáló alkatrész, amelyet a mechanikus szerelvények, formák és automatizált gyártósorok pontos igazítására és rögzítésére terveztek. A többlépcsős tengelyszerkezettel (beleértve a precíziós helymeghatározó fejet, a sima köztes részt és a recézett farokat) fejlett CNC esztergálási és köszörülési folyamatokkal állítják elő a szűk koncentrikusság és mérettűrések elérése érdekében. Ez a kopásálló ötvözött acélból vagy rozsdamentes acélból készült rögzítőcsap megbízható, ismételt pozicionálási teljesítményt nyújt, ellenáll a kopásnak és a deformációnak hosszú távú ipari használat során. Teljesen testreszabható a tengelyátmérők, hosszok és felületkezelések tekintetében, így kielégíti a különféle precíziós pozicionálási igényeket az automatizálás, a szerszám-, az autóipar és az elektronikai iparban, biztosítva a következetes összeszerelési pontosságot és a hatékony gyártást.
| Paraméter | Standard Specifikáció | Egyedi opció |
|---|---|---|
| Anyag | Ötvözött acél 4140/rozsdamentes acél 304 | Sárgaréz/titán ötvözet |
| Helymeghatározó fej átmérője | Egyedi (φ2mm–φ20mm) | Teljesen testreszabható |
| Köztes tengely átmérő | Egyéni (φ1mm–φ18mm) | Teljesen testreszabható |
| recézett farok átmérője | Egyedi (φ3mm–φ22mm) | Teljesen testreszabható |
| Teljes hossz | Egyedi (10–100 mm) | Teljesen testreszabható |
| Koncentricitás tolerancia | ≤0,005 mm | Szorosabb tűrés (≤0,002 mm) |
| Felületi kidolgozás | Ra 0,8 μm (földön) | Polírozott / Passzivált / Fekete oxid |
| Keménység (ötvözött acél) | HRC 40–45 | Egyedi keménységi szintek |
3. Alkalmazási ügy
Egy formagyártó használta a többlépcsős rögzítőcsapjainkat a műanyag fröccsöntő formákban az autók belső alkatrészeihez. A kopásálló ötvözött acél konstrukció ellenállt a szerszámok ismételt nyitási/zárási ciklusainak, megtartva a pozicionálási pontosságot 0,003 mm-en belül, és 30%-kal meghosszabbítva a szerszám élettartamát.
CNC precíziós megmunkálás : A szoros koncentrikussági tűrés (≤0,005 mm) biztosítja a pontos igazítást.
Többlépcsős tengelykialakítás : Világosan elkülöníti a helymeghatározási, rögzítési és rögzítési funkciókat.
Recézett farokrész : Növeli a súrlódást, hogy megakadályozza a csapok elcsúszását működés közben.
Teljes testreszabás : Nem szabványos tengelyátmérők, hosszúságok és fejformák állnak rendelkezésre.
Nagy kopásállóság : A prémium minőségű anyag meghosszabbítja az élettartamot ismételt pozicionálási forgatókönyvek esetén.
Könnyű beszerelés : A kompakt kialakítás lehetővé teszi a gyors behelyezést a rögzítőfuratokba, szerszámok nélkül.
100%-os méretellenőrzés CMM-en keresztül
Anyagtanúsítás (RoHS, malomvizsgálati jelentések)
Fáradás- és nyomatékvizsgálat kritikus alkalmazásokhoz
ISO 9001, ITAF 16949, ISO14001
