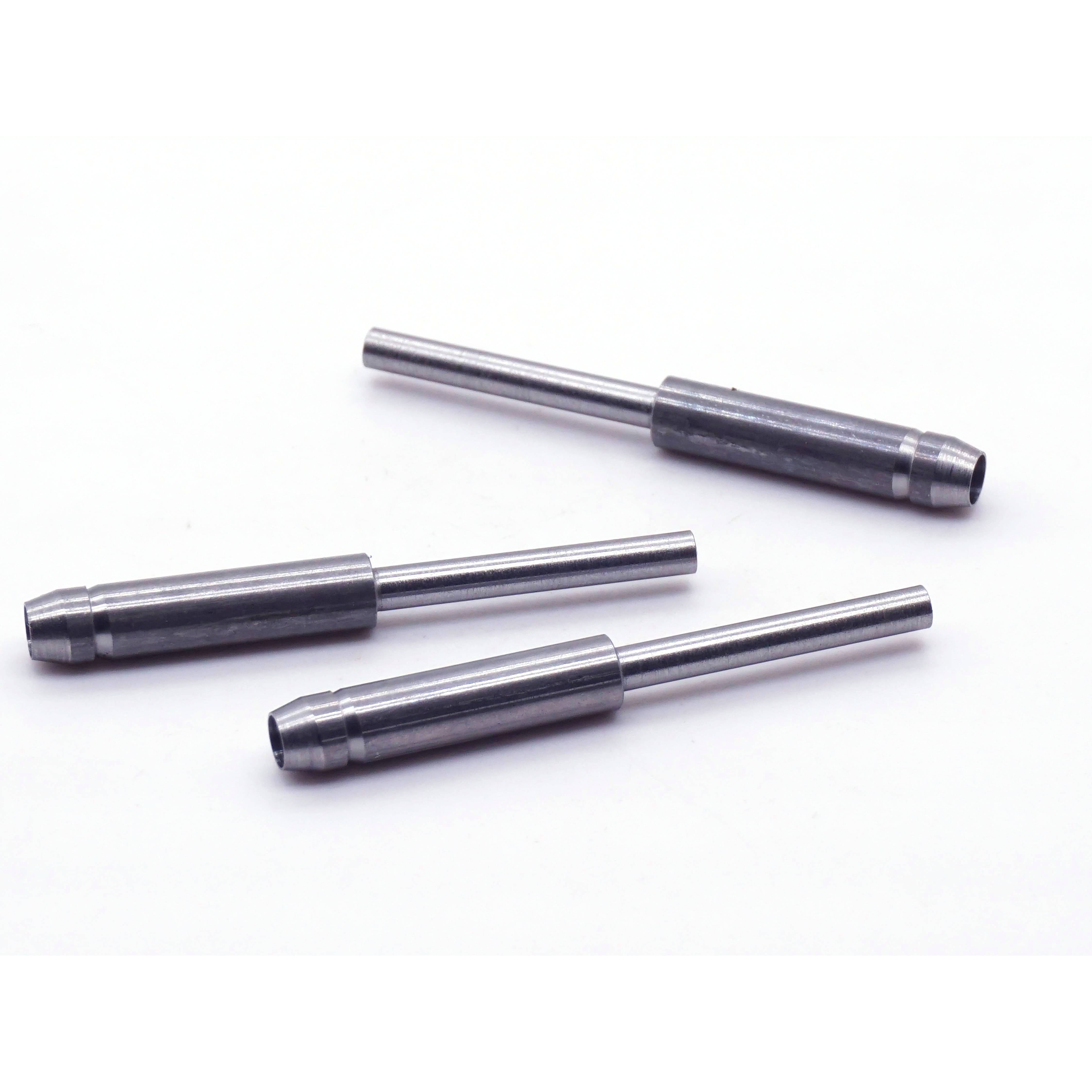

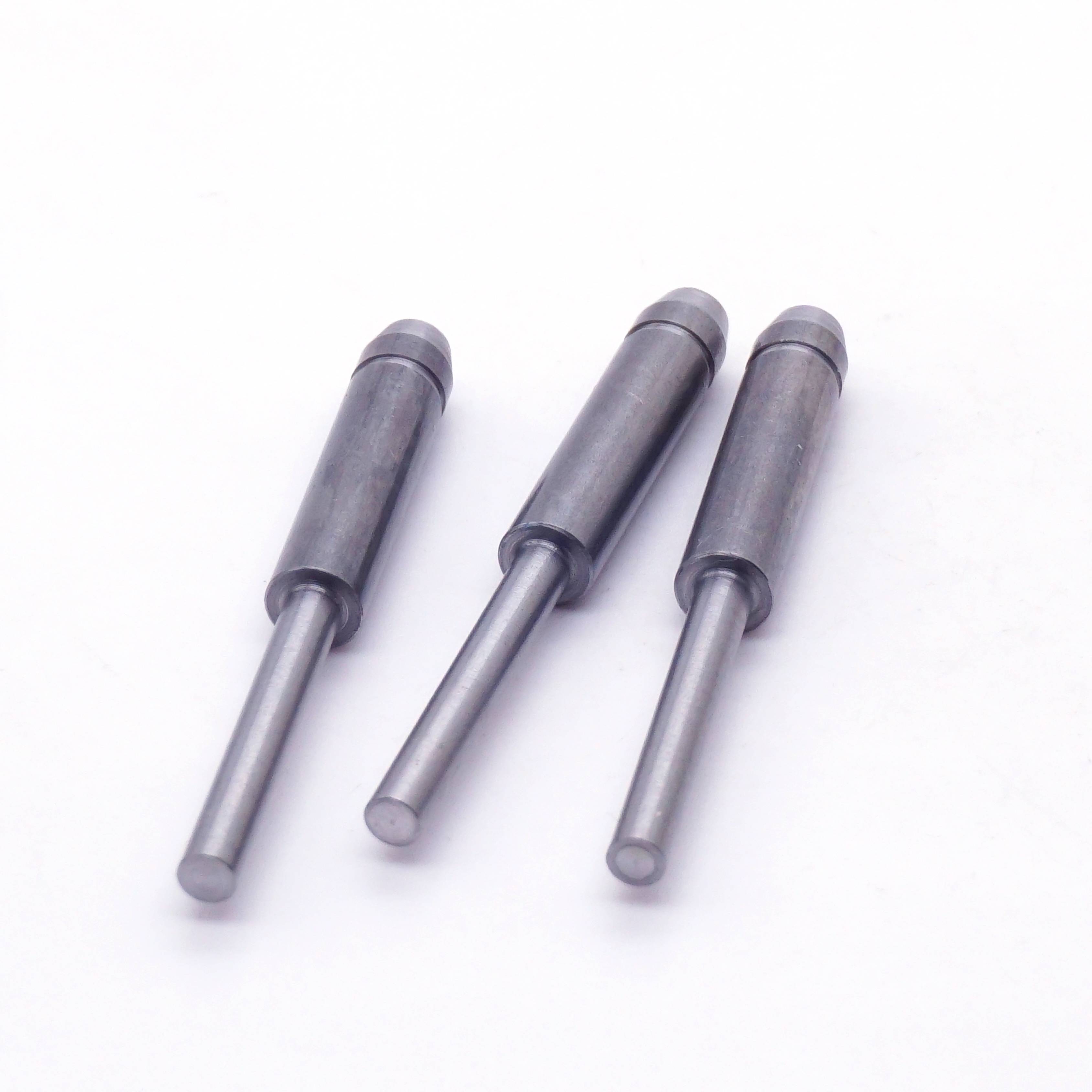

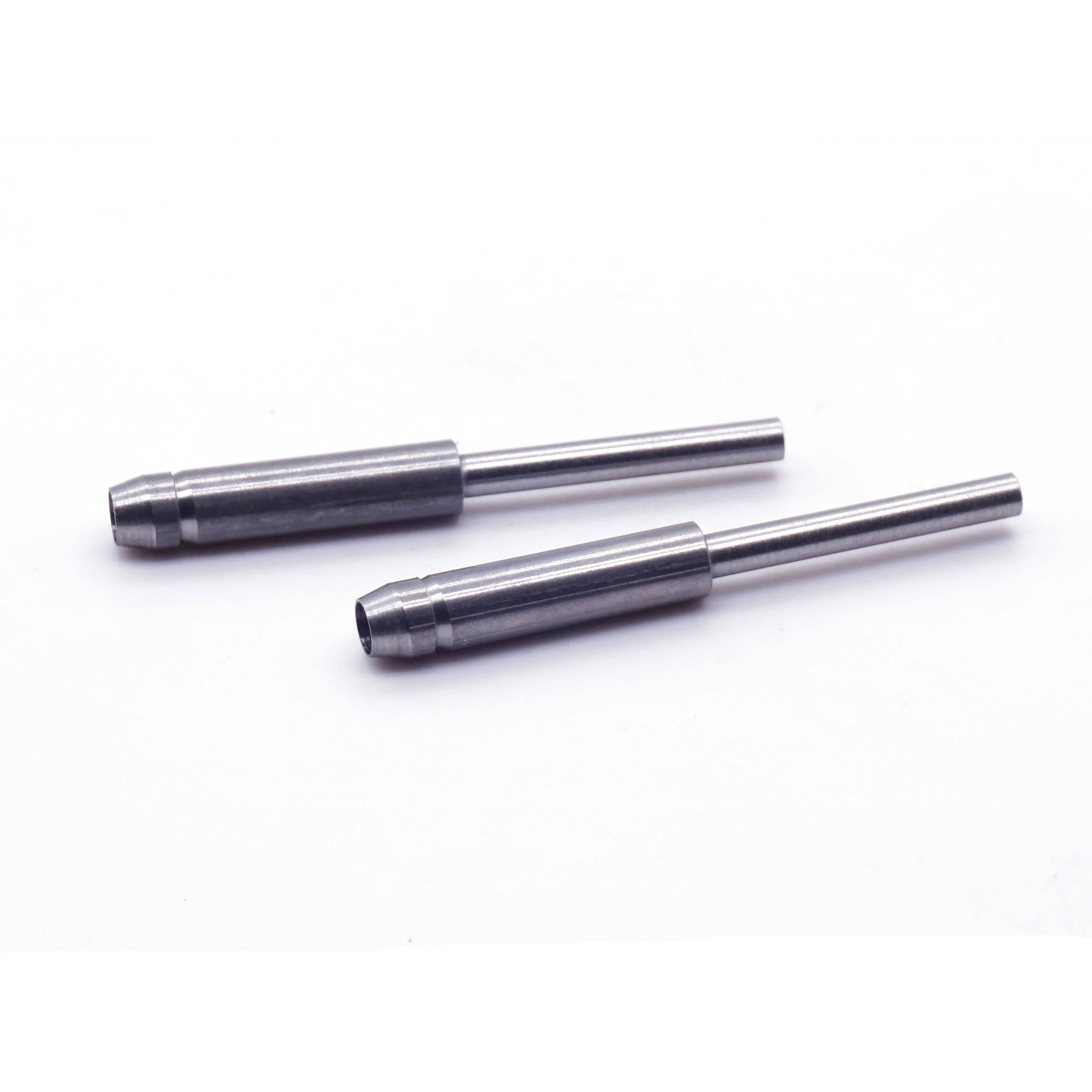

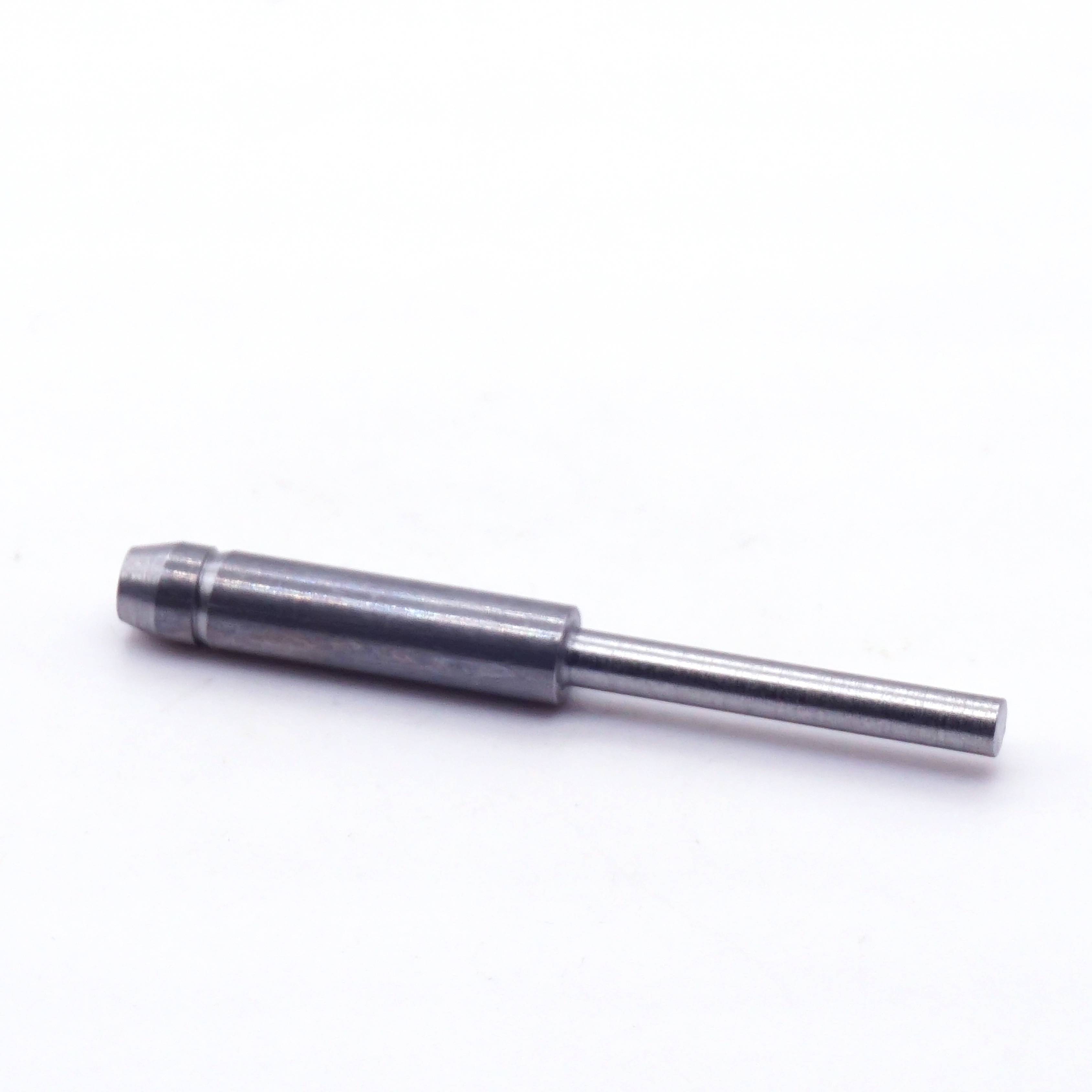

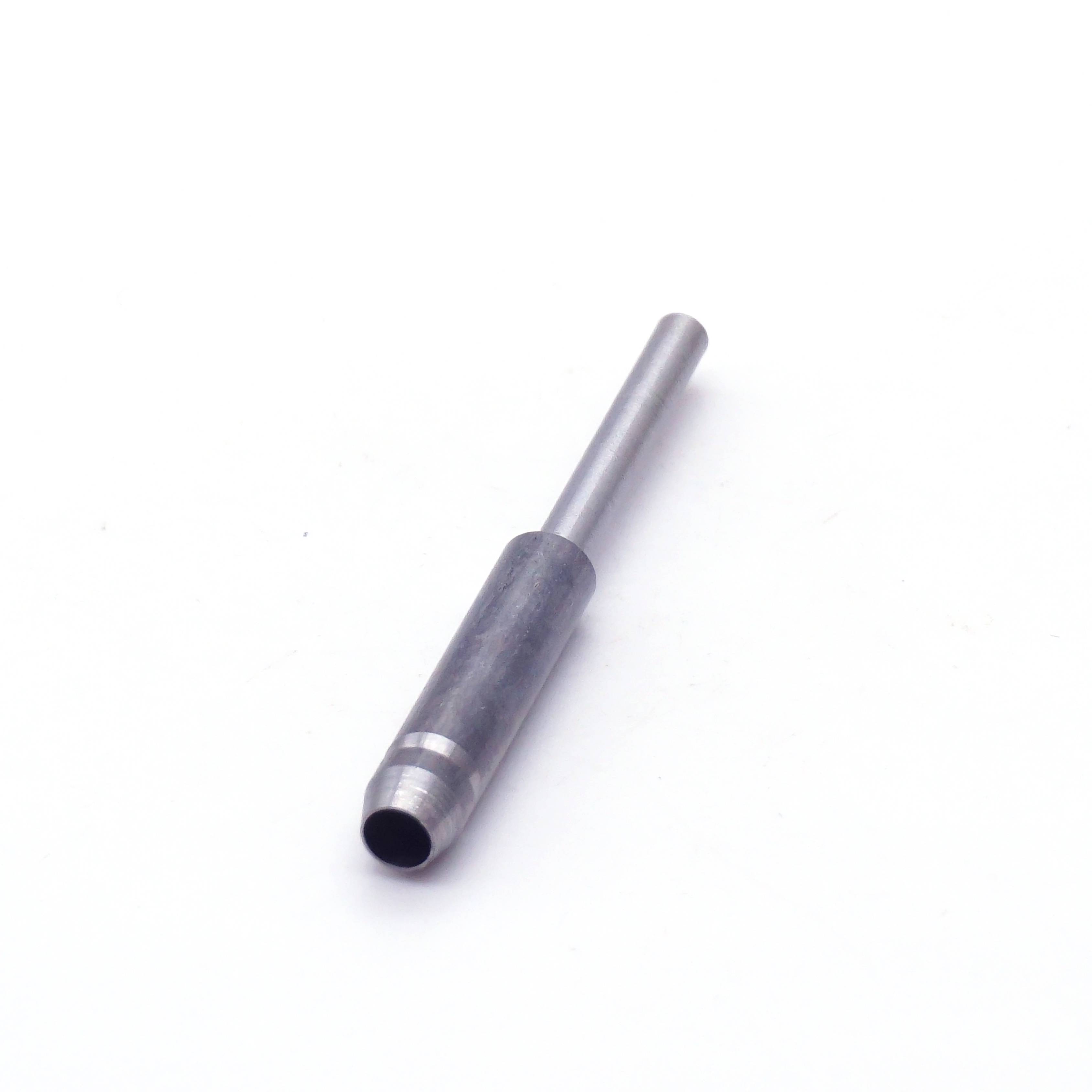

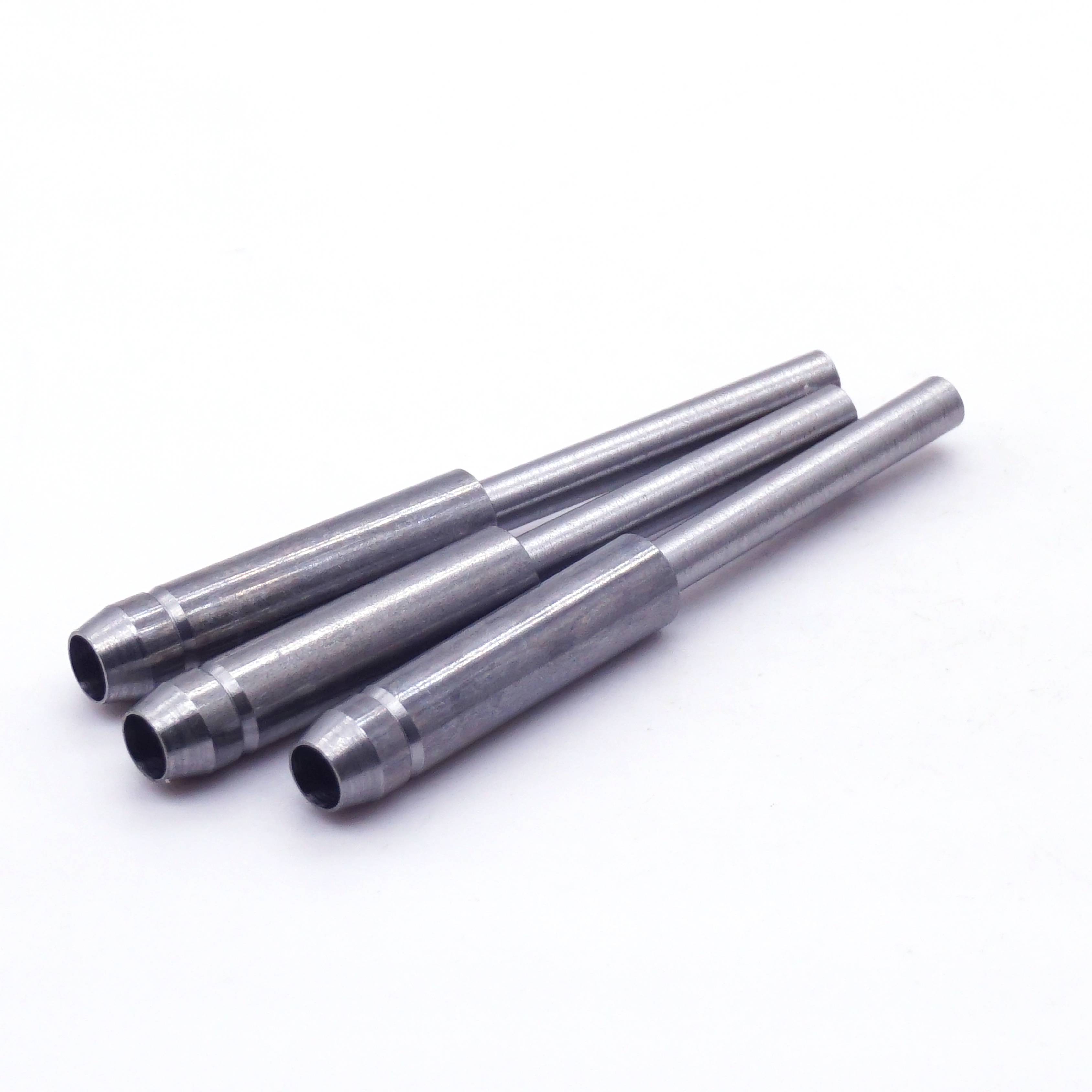

တိကျသောစက်မှုတပ်ဆင်ခြင်းနှင့် နေရာချထားခြင်းအတွက် စိတ်ကြိုက် CNC စက်ဖြင့်တည်နေရာရှာဖွေခြင်း Pin

1.Product Overview

2.Specification Parameters

Parameter	Standard Specification	စိတ်ကြိုက် ရွေးချယ်မှု
ပစ္စည်း	အလွိုင်းသံမဏိ 4140/Stainless Steel 304	ကြေးဝါ/တိုက်တေနီယမ် အလွိုင်း
ဦးခေါင်းအချင်းကို ရှာဖွေခြင်း။	စိတ်ကြိုက် (φ2mm–φ20mm)	စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။
Intermediate Shaft Diameter	စိတ်ကြိုက် (φ1mm–φ18mm)	စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။
Knurled Tail Diameter	စိတ်ကြိုက် (φ3mm–φ22mm)	စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။
စုစုပေါင်း အရှည်	စိတ်ကြိုက် (10mm–100mm)	စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။
Concentricity Tolerance	≤0.005mm	ပိုခံနိုင်ရည် (≤0.002mm)
မျက်နှာပြင် အပြီးသတ်	Ra 0.8μm (မြေပြင်)	Polished / Passivated / Black Oxide
မာကျောမှု (အလွိုင်းသံမဏိ)	HRC 40–45	စိတ်ကြိုက် မာကျောမှု အဆင့်များ

• Case 1- ထိုးသွင်းမှိုနေရာချထားခြင်း။

  မှိုထုတ်လုပ်သူတစ်ဦးသည် မော်တော်ယာဥ်အတွင်းပိုင်းအစိတ်အပိုင်းများအတွက် ပလပ်စတစ်ဆေးထိုးမှိုများတွင် ကျွန်ုပ်တို့၏ အဆင့်ပေါင်းများစွာ တည်နေရာရှာဖွေရေးတံများကို အသုံးပြုခဲ့သည်။ ဝတ်ဆင်မှုခံနိုင်ရည်ရှိသောသတ္တုစပ်စတီးလ်တည်ဆောက်မှုသည် ထပ်ခါတလဲလဲမှိုအဖွင့်/အပိတ်စက်များကို ခံနိုင်ရည်ရှိပြီး 0.003mm အတွင်း တည်နေရာတိကျမှုကို ထိန်းသိမ်းကာ မှိုဝန်ဆောင်မှုသက်တမ်းကို 30% သက်တမ်းတိုးစေသည်။

• ဖြစ်ရပ် 2- အီလက်ထရွန်းနစ် ကိရိယာ အစိတ်အပိုင်း ပြုပြင်ခြင်း

  လူသုံးအီလက်ထရွန်နစ်ပစ္စည်းအမှတ်တံဆိပ်တစ်ခုသည် ကျွန်ုပ်တို့၏သေးငယ်သောတည်နေရာရှာဖွေရေးပင်နံပါတ်များကို စမတ်နာရီအတွင်းပိုင်းအစိတ်အပိုင်းများတွင် အသုံးပြုထားပြီး နူးညံ့သိမ်မွေ့သောဆားကစ်ဘုတ်များနှင့် အာရုံခံကိရိယာများကို လုံခြုံစေပါသည်။ ကျစ်လစ်သိပ်သည်းစွာ ချည်နှောင်ထားသော ဒီဇိုင်းသည် နေ့စဥ်အသုံးပြုနေစဉ်အတွင်း အစိတ်အပိုင်းများ ပြောင်းလဲခြင်းကို တားဆီးနိုင်ပြီး မှားယွင်းချိန်ညှိမှုကြောင့် ထုတ်ကုန်ချို့ယွင်းမှုနှုန်းကို 35% လျှော့ချပေးသည်။




• Case 3- Automotive Chassis Assembly

  မော်တော်ယာဥ် OEM သည် ဆိုင်းထိန်းအစိတ်အပိုင်းများကို တိကျစွာ ချိန်ညှိခြင်းဖြင့် ကိုယ်ထည်ပိုင်းခွဲတွင် ကျွန်ုပ်တို့၏ စိတ်ကြိုက်တည်နေရာရှာဖွေရေးပင်များကို အသုံးပြုခဲ့သည်။ Multi-stage ဖွဲ့စည်းပုံသည် တိကျသော axial နှင့် radial positioning ကိုသေချာစေပြီး၊ မော်တော်ယာဥ်အရည်အသွေးစံချိန်စံညွှန်းများနှင့်ကိုက်ညီပြီး တပ်ဆင်မှုအမှားအယွင်းများကြောင့် 38% လျှော့ချနိုင်စေပါသည်။

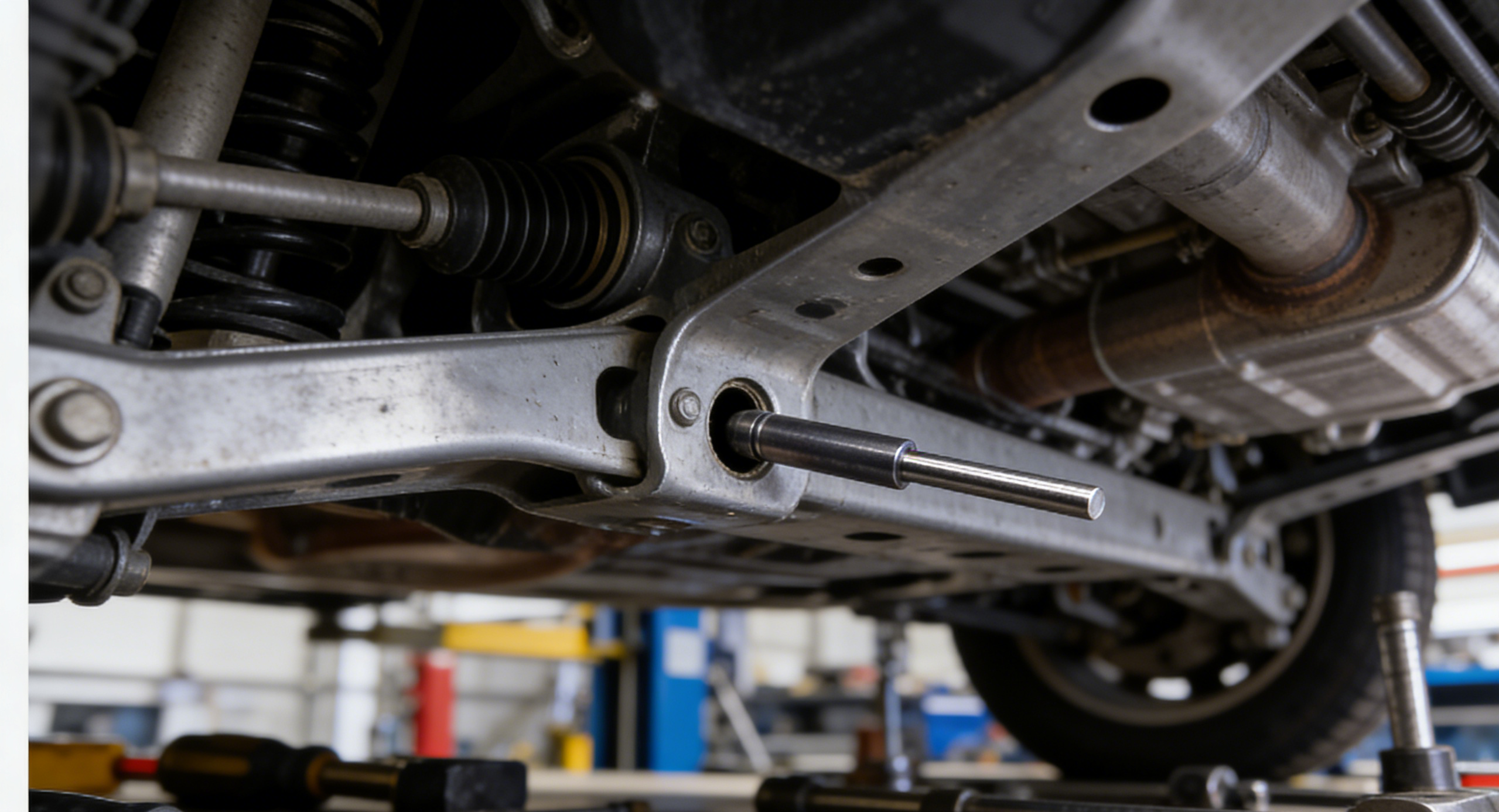

4.The Scene Diagram

5.Product Features & Core အားသာချက်များ

• CNC Precision Machining : တင်းကျပ်သော concentricity tolerance (≤0.005mm) သည် တိကျသော ချိန်ညှိမှုကို သေချာစေသည်။

• Multi-Step Shaft Design : နေရာချထားခြင်း၊ တပ်ဆင်ခြင်းနှင့် ပြင်ဆင်ခြင်းလုပ်ဆောင်ချက်များကို ရှင်းရှင်းလင်းလင်း ခွဲခြားထားသည်။

• Knurled Tail အပိုင်း - လည်ပတ်နေစဉ်အတွင်း pin ချော်ခြင်းကို ကာကွယ်ရန် ပွတ်တိုက်မှုကို တိုးစေသည်။

• စိတ်ကြိုက်ပြင်ဆင်ခြင်း - စံမဟုတ်သော ရိုးတံအချင်းများ၊ အလျားများနှင့် ဦးခေါင်းပုံသဏ္ဍာန်များကို ရရှိနိုင်ပါသည်။

• မြင့်မားသော Wear Resistance- ပရီမီယံပစ္စည်းသည် ထပ်ခါတလဲလဲ နေရာချထားခြင်းအခြေအနေများတွင် ဝန်ဆောင်မှုသက်တမ်းကို တိုးစေသည်။

• တပ်ဆင်ရလွယ်ကူခြင်း - ကျစ်ကျစ်လျစ်လျစ်သော ဒီဇိုင်းသည် ကိရိယာများမပါဘဲ မီးဖိုချောင်အတွင်းသို့ အမြန်ထည့်သွင်းနိုင်စေပါသည်။

6.Quality အာမခံချက်

• CMM မှတဆင့် 100% အတိုင်းအတာစစ်ဆေးခြင်း။

• ပစ္စည်းထောက်ခံချက် (RoHS၊ ကြိတ်စစ်ဆေးမှုအစီရင်ခံစာများ)

• အရေးပါသောအသုံးချပရိုဂရမ်များအတွက် ပင်ပန်းနွမ်းနယ်မှုနှင့် ရုန်းအားစမ်းသပ်ခြင်း။

• ISO 9001၊ ITAF 16949၊ ISO14001
