Una pieza CNC puede cumplir con todas las dimensiones del dibujo y aun así costar mucho más de lo necesario. Las tolerancias estrictas aplicadas a características no críticas, el difícil acceso a las herramientas, la elección de materiales inadecuados, las configuraciones repetidas y el acabado excesivo pueden aumentar la cotización sin mejorar el rendimiento del componente. La reducción de costos de mecanizado CNC comienza separando la precisión esencial del esfuerzo de fabricación evitable. Las siguientes secciones explican cómo refinar las tolerancias, simplificar la geometría, hacer coincidir el proceso con la pieza, planificar las cantidades de producción y controlar los costos de inspección mientras se protege el ajuste, la función, la consistencia y la confiabilidad a largo plazo.
Un dibujo puede contener docenas de dimensiones, pero sólo algunas de ellas determinan directamente si la pieza funciona correctamente. Los diámetros de acoplamiento, los asientos de los rodamientos, las superficies de sellado, los hombros de ubicación, las interfaces deslizantes y las características de alineación a menudo merecen un control más estricto porque pequeñas desviaciones pueden afectar el ensamblaje o la operación. Es posible que las dimensiones exteriores generales, las áreas libres y las superficies sin contacto no requieran el mismo nivel de precisión.
Las decisiones de tolerancia deben comenzar con la función. Los ingenieros pueden revisar qué dimensiones controlan el ensamblaje, el posicionamiento axial, la concentricidad, el sellado, la intercambiabilidad o la transferencia de carga y luego identificar el rango de tolerancia que cada función puede aceptar de manera realista. Un análisis de la pila de tolerancias es particularmente útil cuando varias piezas contribuyen a la posición o holgura final.
Esto evita el error común de aplicar una tolerancia estricta en todo el componente. Los diseñadores deben identificar claramente qué dimensiones requieren tolerancias más estrictas que las estándar en lugar de obligar al fabricante a tratar cada característica como igualmente crítica.
Tolerancias más estrictas pueden cambiar más que el método de inspección final. Los maquinistas pueden necesitar pasadas de acabado más lentas, más ajustes de compensación de herramientas, mediciones adicionales, configuraciones controladas o rectificado secundario. La ventana de proceso aceptable también se vuelve más estrecha, lo que aumenta la probabilidad de retrabajo o desperdicio cuando el desgaste de la herramienta, el movimiento del material o la variación de temperatura cambian una dimensión.
La tolerancia dimensional, la tolerancia geométrica y la rugosidad de la superficie deben revisarse por separado. Un orificio puede requerir un diámetro controlado para un ajuste a presión sin necesidad de un acabado excepcionalmente fino en cada cara adyacente. Del mismo modo, una superficie exterior puede necesitar un acabado liso para sellar, pero no una tolerancia de tamaño general igualmente estricta.
Por lo tanto, la cita debe discutirse a nivel de característica. En lugar de pedir sólo un precio más bajo, pregunte qué llamada requiere el proceso más lento, el mayor tiempo de inspección o la mayor asignación para desechos.
Requisito |
Cuando puede ser necesario |
Por qué aumenta el costo |
Enfoque de control de costos más seguro |
Tolerancia de diámetro estrecho |
Ajuste de rodamiento, eje o sello |
Pasadas de acabado y medición detallada |
Aplicarlo sólo al orificio funcional. |
Acabado superficial fino |
Contacto deslizante o de sellado |
Avances, esmerilado o pulido más lentos |
Limitarlo a superficies de contacto. |
Control de concentricidad |
Componentes giratorios o alineados |
Control de datos e inspección avanzada |
Definir el límite funcional |
Dimensiones totales ajustadas |
Sobre de asamblea restringida |
Se deben controlar más funciones juntas |
Utilice tolerancias estándar en otros lugares |
Una característica puede parecer simple en un modelo CAD y, al mismo tiempo, ser difícil de cortar de manera confiable. Las cavidades estrechas y profundas, los radios internos muy pequeños, las paredes delgadas, los orificios largos, los cortes socavados y las superficies difíciles de alcanzar a menudo requieren herramientas extendidas o cortadores especializados. Estas herramientas son más vulnerables a la deflexión, vibración, desgaste y rotura, por lo que el maquinista puede necesitar cortes más ligeros y tiempos de ciclo más largos.
Las cavidades profundas son especialmente costosas cuando la cortadora debe extenderse lejos del portaherramientas. La deflexión de la herramienta puede generar vibraciones, mala calidad de la superficie, reducción de la vida útil de la herramienta y dificultad para mantener la tolerancia. Las paredes delgadas crean un problema relacionado porque las fuerzas de corte pueden mover la propia pieza de trabajo, provocando una deflexión temporal durante el mecanizado o una distorsión permanente después de soltarla.
Cuando la función lo permita, aumente los radios de las esquinas internas, acorte las cavidades profundas, proporcione un acceso más directo a las herramientas o fortalezca las secciones delgadas. También se deben reconsiderar las esquinas internas afiladas porque las herramientas de corte giratorias dejan naturalmente un radio. Estos cambios no deberían seguir una regla numérica universal; Se deben considerar el comportamiento del material, el tamaño del cortador, la geometría de la pared y la función de la pieza.
Cada orientación de mecanizado añade preparación y manejo. La pieza debe reposicionarse, sujetarse nuevamente, referenciarse a un punto de referencia y verificarse antes de continuar con el corte. Las configuraciones adicionales aumentan la mano de obra y el tiempo del ciclo, al tiempo que introducen otra oportunidad de error de alineación.
Los orificios, ranuras, cavidades y caras relacionados deben ubicarse de manera que se pueda acceder a ellos desde la misma dirección siempre que sea posible. Una superficie de sujeción práctica también puede evitar la necesidad de utilizar mordazas blandas personalizadas o accesorios complicados. Incluso un pequeño cambio en la posición del orificio o en la orientación de las características a veces puede eliminar una configuración completa.
El mecanizado multieje puede resultar económico cuando reemplaza varias operaciones convencionales. Aunque la velocidad de la máquina por hora puede ser mayor, mecanizar varias caras sin reposicionamiento repetido puede reducir el tiempo total del ciclo y preservar las relaciones de referencia de manera más consistente. Por tanto, la comparación correcta es el coste total de procesamiento, no sólo la velocidad de la máquina.
Los diámetros de broca, roscas, radios, cortadores y tamaños estándar de brocas generalmente requieren menos preparación que las especificaciones inusuales. Un orificio no estándar puede necesitar interpolación en lugar de perforación directa, mientras que una rosca especial puede requerir herramientas dedicadas y tiempo de adquisición adicional. Los radios consistentes también pueden reducir los cambios de herramientas dentro de un programa.
La combinación de funciones puede reducir los costos de mecanizado y ensamblaje cuando la geometría resultante sigue siendo accesible. Un casquillo con brida, por ejemplo, integra una superficie de apoyo radial con un tope axial. Esto puede reducir la necesidad de un anillo de retención o sujetador separado mientras se mantiene la precisión concentrada en el orificio, el diámetro exterior, la cara de la brida y la geometría de ubicación.
Los casquillos con bridas mecanizados por CNC personalizados de HANYEE METAL se pueden adaptar mediante cambios en el diámetro interior, el diámetro exterior, la longitud total, las dimensiones de la brida, el material y el tratamiento de la superficie. El torneado CNC y el rectificado de precisión se pueden combinar con funciones secundarias como roscas o moleteados cuando lo requiera el conjunto.
La integración debe seguir siendo selectiva. Combinar demasiadas funciones en un solo componente puede crear superficies inaccesibles, múltiples orientaciones, inspecciones difíciles o desechos costosos si falla una característica. El costo total más bajo puede provenir de una pieza multifuncional, varias piezas más simples o un diseño híbrido, según los requisitos de mecanizado y ensamblaje.
El precio de las acciones en bruto es sólo una parte del costo del material. La maquinabilidad afecta la velocidad de corte, el desgaste de la herramienta, la generación de calor, el acabado alcanzable, la estabilidad dimensional y el número de pasadas requeridas. La disponibilidad también es importante porque una calidad poco común o una forma de stock de gran tamaño puede aumentar el tiempo de adquisición y generar un desperdicio sustancial.
Se deben seleccionar materiales de primera calidad cuando sus propiedades respalden la aplicación. El acero inoxidable puede estar justificado por su exposición a la corrosión, mientras que el acero al carbono puede satisfacer los requisitos de resistencia y desgaste en un entorno protegido. El latón puede ser apropiado cuando la maquinabilidad, el comportamiento a la corrosión o la conductividad son importantes. Reemplazar un material por otro únicamente porque se mecaniza más rápido puede generar fallas si se pasan por alto la resistencia a la temperatura, la compatibilidad del sellado o los requisitos reglamentarios.
También se debe considerar el stock inicial. Barras, tubos, placas, forjados o material casi neto que esté más cerca de la geometría terminada pueden reducir la eliminación de material y el tiempo del ciclo. Los ahorros deben juzgarse por el componente terminado, incluido el tratamiento y la inspección, y no sólo por el precio por kilogramo.
Los componentes rotacionales como ejes, pasadores, casquillos y muchos accesorios suelen ser adecuados para el torneado CNC. Las carcasas, placas, cavidades y piezas multicara se producen de forma más natural mediante fresado. Los componentes que combinan perfiles cilíndricos con agujeros transversales, caras planas, ranuras o características fuera de eje pueden beneficiarse del procesamiento de torno-fresado.
La complejidad no justifica automáticamente el mecanizado en cinco ejes. Una pieza rotacional simple puede ser menos costosa en un torno, mientras que una pieza prismática con características accesibles puede que solo necesite un fresado de tres ejes. Los equipos multieje se vuelven valiosos cuando reducen las configuraciones repetidas, brindan acceso a varias caras o mantienen relaciones geométricas importantes desde una sola sujeción.

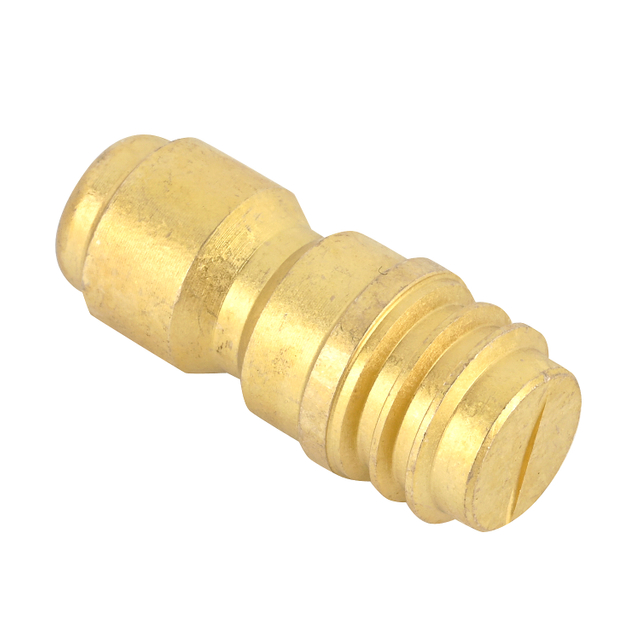

Los accesorios de conexión industriales no estándar ilustran por qué la selección del proceso debe seguir la geometría. Sus perfiles externos, pasajes internos, roscas personalizadas, caras de sellado y características de conexión pueden requerir torneado solo o una combinación de torneado y fresado. HANYEE METAL admite accesorios personalizados en materiales como acero inoxidable, latón, acero al carbono y otras aleaciones específicas, con dimensiones, roscas y tratamientos superficiales adaptables.
Las cotizaciones de prototipos a menudo parecen altas porque la programación, la configuración, la preparación de accesorios y la inspección del primer artículo se distribuyen en muy pocas piezas. Eso no significa que se aplicará el mismo costo unitario cuando el diseño entre en producción estable. Significa que el pedido inicial conlleva el costo de establecer y validar el proceso.
Un prototipo debería confirmar más que si la geometría se puede mecanizar. Debe verificar el ajuste del conjunto, el comportamiento del material, las dimensiones críticas, el estado de la superficie y el método de inspección acordado. Cualquier cambio de diseño o dibujo es menos costoso en esta etapa que después de que se hayan aprobado accesorios dedicados o pedidos de materiales más grandes.
El éxito del prototipo por sí solo no demuestra que esté listo para la producción. Un operador capacitado puede corregir o inspeccionar manualmente una pequeña cantidad de piezas, pero los lotes repetidos requieren una sujeción estable, un desgaste predecible de las herramientas, rebabas manejables y una medición eficiente.
Los pedidos más grandes pueden reducir el costo unitario porque los gastos de instalación y programación se distribuyen entre más componentes. Cantidades mayores también pueden justificar accesorios reutilizables, trayectorias de herramientas optimizadas, calibres dedicados, compra programada de materiales y arreglos de acabado más eficientes.
La mayor cantidad disponible no es automáticamente la opción más económica. El almacenamiento de inventario, la incertidumbre de la demanda, las revisiones de diseño, el envejecimiento del material y el efectivo invertido en piezas no utilizadas pueden compensar el menor precio de mecanizado. Un lote que parece económico por unidad puede volverse costoso si el diseño cambia antes de que se consuma el stock.
Los lotes piloto, los lanzamientos programados o los acuerdos de producción recurrentes pueden ofrecer un mejor equilibrio. Estos enfoques permiten al proveedor reutilizar programas y accesorios mientras que el comprador evita recibir toda la demanda anual de una sola vez.
La producción repetida expone problemas que pueden permanecer ocultos durante la creación de prototipos. La deformación de las paredes delgadas puede variar a medida que las herramientas se desgastan, las fuerzas de sujeción pueden afectar las dimensiones, las rebabas pueden volverse más difíciles de controlar y el tratamiento de la superficie puede variar entre lotes. La inspección también puede convertirse en un cuello de botella si cada dimensión requiere un método manual lento.
Antes de la producción en volumen, ambas partes deben acordar las dimensiones críticas, los datos, las herramientas de medición, la frecuencia de muestreo, la aceptación del acabado y la revisión de los planos. Las muestras aprobadas o los registros del primer artículo pueden establecer una base clara para lotes posteriores. Los requisitos de embalaje también deben proteger las roscas, las caras de sellado y las superficies cosméticas durante el transporte.
Un proceso repetible reduce más que el tiempo de mecanizado. Reduce la necesidad de clasificación, ajuste, retrabajo, pedidos de reemplazo urgentes y discusiones repetidas de ingeniería.
La inspección debe concentrarse donde la falla afectaría la función, la seguridad, el ensamblaje o la aceptación del cliente. Los orificios, ajustes, puntos de referencia, superficies de sellado y características de rosca críticos pueden necesitar una inspección del primer artículo o una verificación durante el proceso. Las dimensiones estables no críticas pueden ser adecuadas para muestreo o mediciones más simples.
Medir cada característica con el equipo más avanzado puede agregar costos sin mejorar la decisión que se toma. El enfoque opuesto es igualmente arriesgado: reducir la inspección sin considerar las consecuencias de un defecto puede provocar ensamblajes rechazados o fallas en el campo. La intensidad de la inspección debe reflejar el riesgo de las características y la capacidad demostrada del proceso.
Los datos, las condiciones de medición, los tipos de instrumentos, los requisitos de informes y las revisiones de los planos deben confirmarse antes de la producción. Los componentes regulados o críticos para la seguridad pueden requerir niveles de documentación fijos, por lo que los ahorros de costos deben provenir de un mejor diseño, fijación, programación y estabilidad del proceso.
El pulido, el esmerilado, el enchapado, el pasivado, el tratamiento térmico, el marcado y el acabado cosmético deben tener cada uno un propósito definido. Ese propósito puede ser resistencia a la corrosión, control del desgaste, dureza, reducción de la fricción, conductividad, limpieza, identificación o apariencia. Se debe reconsiderar un tratamiento que no respalde un requisito funcional o comercial.
Las operaciones secundarias pueden introducir riesgos adicionales de transporte, enmascaramiento, manipulación, inspección y rechazo. El espesor del recubrimiento puede cambiar el tamaño del orificio o el ajuste de la rosca, el tratamiento térmico puede afectar las dimensiones y los requisitos de superficies mixtas pueden requerir enmascaramiento adicional o trabajo manual. Por lo tanto, las dimensiones críticas deben identificarse como requisitos previos o posteriores al tratamiento.
La reducción estratégica de costos de mecanizado CNC proviene de la protección de las dimensiones que controlan la función y al mismo tiempo elimina el trabajo evitable de funciones no críticas. Una mejor asignación de tolerancias, una geometría más simple, materiales apropiados, configuraciones eficientes, cantidades de pedido realistas y una inspección basada en riesgos pueden reducir el costo total sin debilitar el ajuste, la durabilidad o la repetibilidad. Ningbo Hanyue Metal Products Co., Ltd. respalda este enfoque mediante mecanizado CNC personalizado y componentes metálicos de precisión adaptados a los requisitos de dibujo, material y producción. Su soporte de fabricación puede ayudar a los equipos de ingeniería y abastecimiento a crear procesos más estables, reducir las revisiones y mejorar el control de costos en los pedidos repetidos.
R: El tiempo de mecanizado, el tipo de material, la complejidad del diseño, los requisitos de tolerancia, el número de configuraciones, la cantidad del pedido, las necesidades de inspección y el acabado secundario influyen en el costo final de una pieza CNC.
R: Simplifique la geometría no funcional, evite cavidades profundas y radios internos pequeños, reduzca las orientaciones de mecanizado y aplique tolerancias estrictas solo a las características que afectan directamente el rendimiento de la pieza.
R: Sí. Mantenga tolerancias estrictas en las características de acoplamiento, sellado, rodamientos y alineación al mismo tiempo que permite tolerancias de mecanizado estándar en dimensiones que no afectan el ensamblaje o la función.
R: Los lotes más grandes generalmente distribuyen los gastos de programación, instalación y configuración en más piezas, pero los costos de inventario, los cambios de diseño y la demanda incierta pueden reducir los ahorros generales.
R: El material afecta el gasto en materia prima, la velocidad de corte, el desgaste de las herramientas, la estabilidad dimensional y los requisitos de acabado. La opción más económica es el material mecanizable que aún cumple con las condiciones funcionales.
R: Las tolerancias estrictas pueden requerir pasadas de acabado más lentas, mediciones adicionales, compensación frecuente de herramientas, inspección especializada y una ventana de producción más estrecha que aumenta el riesgo de reprocesamiento o desperdicio.
