چگونه هزینه های ماشینکاری CNC را بدون کاهش دقت کاهش دهیم

یک قطعه CNC می تواند تمام ابعاد نقاشی را برآورده کند و هنوز هم بسیار بیشتر از حد لازم هزینه دارد. تلورانس‌های سخت اعمال شده برای ویژگی‌های غیر مهم، دسترسی دشوار به ابزار، انتخاب مواد نامناسب، نصب‌های مکرر، و تکمیل بیش از حد می‌تواند قیمت را بدون بهبود عملکرد قطعه افزایش دهد. کاهش هزینه ماشینکاری CNC با جدا کردن دقت ضروری از تلاش تولید قابل اجتناب شروع می شود. بخش‌های زیر نحوه اصلاح تلورانس‌ها، ساده‌سازی هندسه، تطبیق فرآیند با قطعه، برنامه‌ریزی مقادیر تولید و کنترل هزینه‌های بازرسی را در عین حفظ تناسب، عملکرد، سازگاری و قابلیت اطمینان طولانی مدت توضیح می‌دهند.



از ابعادی که در واقع باعث می شود قطعه کار کند محافظت کنید

ویژگی های حیاتی را از ابعاد عمومی جدا کنید

یک نقشه ممکن است شامل ده ها بعد باشد، اما فقط برخی از آنها به طور مستقیم تعیین می کنند که آیا قطعه به درستی عمل می کند یا خیر. قطرهای جفت، صندلی های یاتاقان، سطوح آب بندی، محل قرارگیری شانه ها، رابط های لغزنده، و ویژگی های تراز اغلب مستحق کنترل دقیق تر هستند زیرا انحرافات کوچک می تواند بر مونتاژ یا عملکرد تأثیر بگذارد. ابعاد عمومی خارجی، مناطق خالی و سطوح غیر تماسی ممکن است به دقت یکسانی نیاز نداشته باشند.

تصمیمات تحمل باید با عملکرد شروع شود. مهندسان می‌توانند بررسی کنند که کدام ابعاد مجموعه، موقعیت محوری، متمرکز بودن، آب‌بندی، قابلیت تعویض یا انتقال بار را کنترل می‌کنند، سپس محدوده تحملی را که هر تابع می‌تواند به طور واقع بینانه قبول کند را شناسایی کنند. تجزیه و تحلیل پشته تحمل به ویژه زمانی مفید است که چندین قسمت به موقعیت یا فاصله نهایی کمک کنند.

این از اشتباه رایج اعمال یک تلرانس محکم در کل قطعه جلوگیری می کند. طراحان باید به وضوح تشخیص دهند که کدام ابعاد به تحمل‌های سخت‌تر از استاندارد نیاز دارند، نه اینکه سازنده را مجبور کنند که هر ویژگی را به همان اندازه مهم در نظر بگیرد.

بدانید که چگونه الزامات دقیق هزینه را افزایش می دهند

تلورانس های سخت تر می تواند بیشتر از روش بازرسی نهایی تغییر کند. ماشین‌کارها ممکن است به پاس‌های تکمیلی کندتر، تنظیمات بیشتر بر روی ابزار، اندازه‌گیری‌های اضافی، تنظیمات کنترل‌شده یا سنگ‌زنی ثانویه نیاز داشته باشند. پنجره فرآیند قابل قبول نیز باریک‌تر می‌شود و زمانی که سایش ابزار، حرکت مواد یا تغییرات دما تغییر می‌کند، احتمال دوباره کاری یا ضایعات افزایش می‌یابد.

تحمل ابعادی، تحمل هندسی و زبری سطح باید به طور جداگانه بررسی شود. یک سوراخ ممکن است به یک قطر کنترل‌شده برای جا دادن پرس نیاز داشته باشد بدون اینکه نیازی به پرداخت فوق‌العاده ظریف در هر سطح مجاور داشته باشد. به همین ترتیب، یک سطح بیرونی ممکن است به یک روکش صاف برای آب بندی نیاز داشته باشد، اما به یک اندازه تحمل اندازه کلی نیاز ندارد.

بنابراین نقل قول باید در سطح ویژگی مورد بحث قرار گیرد. به جای اینکه فقط قیمت کمتری بخواهید، بپرسید کدام فراخوان به کندترین فرآیند، بیشترین زمان بازرسی یا بیشترین مقدار ضایعات نیاز دارد.



هندسه ای را که زمان ماشین را بدون افزودن ارزش اضافه می کند حذف کنید

ویژگی هایی را که به ابزارهای کند یا شکننده نیاز دارند، ساده کنید

یک ویژگی ممکن است در یک مدل CAD ساده به نظر برسد در حالی که برش قابل اعتماد دشوار است. جیب‌های باریک عمیق، شعاع‌های داخلی بسیار کوچک، دیواره‌های نازک، سوراخ‌های بلند، زیر برش‌ها و سطوحی که دسترسی به آن‌ها سخت است، اغلب به ابزارهای طولانی یا برش‌های تخصصی نیاز دارند. این ابزارها در برابر انحراف، لرزش، سایش و شکستگی آسیب‌پذیرتر هستند، بنابراین ماشین‌کار ممکن است به برش‌های سبک‌تر و زمان چرخه طولانی‌تری نیاز داشته باشد.

جیب های عمیق مخصوصاً زمانی که کاتر باید از نگهدارنده ابزار فاصله داشته باشد گران هستند. انحراف ابزار می تواند باعث ایجاد پچ پچ، کیفیت پایین سطح، کاهش عمر ابزار و مشکل در حفظ تحمل شود. دیوارهای نازک یک مشکل مرتبط ایجاد می کنند زیرا نیروهای برش می توانند خود قطعه کار را حرکت دهند و باعث انحراف موقت در حین ماشینکاری یا اعوجاج دائمی پس از جدا شدن آن شوند.

در جایی که عملکرد اجازه می دهد، شعاع گوشه های داخلی را افزایش دهید، جیب های عمیق را کوتاه کنید، دسترسی مستقیم بیشتری به ابزار فراهم کنید، یا بخش های نازک را تقویت کنید. گوشه های تیز داخلی نیز باید مورد بازنگری قرار گیرند زیرا ابزارهای برش چرخشی به طور طبیعی شعاع از خود به جا می گذارند. این تغییرات نباید از یک قانون عددی جهانی پیروی کنند. رفتار مواد، اندازه برش، هندسه دیوار و عملکرد قطعه، همه باید در نظر گرفته شوند.

کاهش تنظیمات از طریق قرار دادن ویژگی های بهتر

هر جهت ماشینکاری آماده سازی و جابجایی را اضافه می کند. قطعه باید تغییر مکان داده شود، دوباره گیره داده شود، به یک منبع ارجاع داده شود و قبل از ادامه برش بررسی شود. تنظیمات اضافی زمان کار و چرخه را افزایش می دهد و همچنین فرصت دیگری را برای خطای تراز ارائه می دهد.

سوراخ‌ها، شکاف‌ها، جیب‌ها و وجه‌های مرتبط باید طوری قرار داده شوند که در صورت امکان از یک جهت بتوان به آنها دسترسی داشت. یک سطح بستن عملی نیز ممکن است از نیاز به فک های نرم سفارشی یا وسایل پیچیده جلوگیری کند. حتی یک تغییر کوچک در موقعیت حفره یا جهت گیری ویژگی گاهی اوقات می تواند کل تنظیمات را حذف کند.

ماشینکاری چند محوره ممکن است زمانی مقرون به صرفه باشد که جایگزین چندین عملیات معمولی شود. اگرچه نرخ ساعتی ماشین می‌تواند بالاتر باشد، ماشینکاری چند وجهی بدون تغییر موقعیت مکرر ممکن است زمان کل چرخه را کاهش دهد و روابط داده‌ها را به طور مداوم حفظ کند. بنابراین مقایسه صحیح هزینه کل پردازش است، نه نرخ ماشین به تنهایی.

از ویژگی های استاندارد استفاده کنید و توابع را به صورت انتخابی ترکیب کنید

قطر مته استاندارد، رزوه ها، شعاع ها، کاترها و اندازه های استوک معمولاً به آمادگی کمتری نسبت به مشخصات غیر معمول نیاز دارند. یک سوراخ غیر استاندارد ممکن است به جای حفاری مستقیم به درون یابی نیاز داشته باشد، در حالی که یک رزوه خاص می تواند به ابزار اختصاصی و زمان تهیه اضافی نیاز داشته باشد. شعاع ثابت همچنین می تواند تغییرات ابزار را در یک برنامه کاهش دهد.

هنگامی که هندسه حاصل در دسترس باقی بماند، ترکیب عملکردها ممکن است هزینه های ماشینکاری و مونتاژ را کاهش دهد. به عنوان مثال، یک بوش فلنجی، یک سطح یاتاقان شعاعی را با یک توقف محوری یکپارچه می کند. این می تواند نیاز به یک حلقه نگهدارنده یا بست جداگانه را کاهش دهد و در عین حال دقت را روی سوراخ، قطر بیرونی، صفحه فلنج و هندسه مکان متمرکز کند.

بوش های فلنج دار سفارشی HANYEE METAL با ماشینکاری CNC می توانند از طریق تغییر در قطر داخلی، قطر بیرونی، طول کلی، ابعاد فلنج، مواد و عملیات سطح سازگار شوند. تراشکاری CNC و سنگ زنی دقیق را می توان با ویژگی های ثانویه مانند رزوه ها یا پیچاندن در صورت نیاز مونتاژ ترکیب کرد.

ادغام باید انتخابی باقی بماند. ترکیب عملکردهای بیش از حد در یک جزء ممکن است سطوح غیرقابل دسترس، جهت گیری های متعدد، بازرسی دشوار یا ضایعات پرهزینه را در صورت خرابی یکی از ویژگی ها ایجاد کند. بسته به نیازهای ماشینکاری و مونتاژ، کمترین هزینه کل ممکن است از یک قطعه چند منظوره، چندین قطعه ساده تر، یا یک طراحی ترکیبی حاصل شود.



مواد و فرآیند ماشینکاری را با نیاز واقعی مطابقت دهید

ارزیابی مواد بر اساس کل هزینه ماشینکاری

قیمت سهام خام تنها بخشی از هزینه مواد است. ماشینکاری بر سرعت برش، سایش ابزار، تولید گرما، پایان قابل دستیابی، پایداری ابعادی و تعداد پاس های مورد نیاز تأثیر می گذارد. در دسترس بودن نیز مهم است، زیرا یک فرم غیرمعمول یا موجودی بزرگ ممکن است زمان خرید را افزایش دهد و ضایعات قابل توجهی ایجاد کند.

مواد ممتاز باید زمانی انتخاب شوند که خواص آنها از برنامه پشتیبانی کند. فولاد ضد زنگ ممکن است با قرار گرفتن در معرض خوردگی توجیه شود، در حالی که فولاد کربن ممکن است با نیازهای مقاومت و سایش در یک محیط محافظت شده مطابقت داشته باشد. برنج ممکن است در مواردی که ماشین‌کاری، رفتار خوردگی یا رسانایی اهمیت دارد مناسب باشد. اگر استحکام، مقاومت در برابر دما، سازگاری آب بندی یا الزامات نظارتی نادیده گرفته شود، جایگزینی یک ماده با ماده دیگر صرفاً به این دلیل که ماشین‌آلات سریع‌تر کار می‌کند، می‌تواند باعث شکست شود.

سهام شروع نیز باید در نظر گرفته شود. میله، لوله، صفحه، آهنگری یا مواد نزدیک به تور که به هندسه نهایی نزدیک تر است می تواند حذف مواد و زمان چرخه را کاهش دهد. صرفه جویی را باید از روی جزء تمام شده، از جمله درمان و بازرسی، به جای قیمت هر کیلوگرم به تنهایی قضاوت کرد.

فرآیند حول هندسه قسمت را انتخاب کنید

اجزای چرخشی مانند شفت، پین، بوشینگ و بسیاری از اتصالات معمولاً برای تراشکاری CNC مناسب هستند. محفظه ها، بشقاب ها، جیب ها و قطعات چند وجهی به طور طبیعی با آسیاب تولید می شوند. قطعاتی که پروفیل‌های استوانه‌ای را با سوراخ‌های متقاطع، تخت، شکاف یا ویژگی‌های خارج از محور ترکیب می‌کنند، ممکن است از پردازش آسیاب چرخشی بهره‌مند شوند.

پیچیدگی به طور خودکار ماشینکاری پنج محوره را توجیه نمی کند. یک قطعه چرخشی ساده ممکن است در ماشین تراش هزینه کمتری داشته باشد، در حالی که یک قطعه منشوری با ویژگی های قابل دسترس ممکن است فقط به فرز سه محوره نیاز داشته باشد. تجهیزات چند محوره زمانی ارزشمند می شوند که تنظیمات مکرر را کاهش دهند، دسترسی به چندین وجه را فراهم کنند، یا روابط هندسی مهم را از یک گیره حفظ کنند.

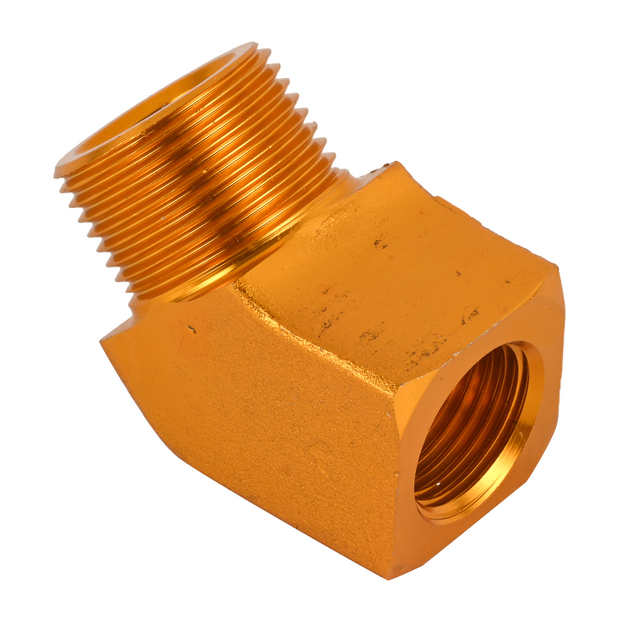

اتصالات صنعتی غیر استاندارد نشان می دهد که چرا انتخاب فرآیند باید از هندسه پیروی کند. پروفیل های خارجی، گذرگاه های داخلی، رزوه های سفارشی، وجه های آب بندی و ویژگی های اتصال ممکن است نیاز به چرخش به تنهایی یا ترکیبی از تراشکاری و فرز داشته باشند. HANYEE METAL از اتصالات سفارشی در موادی مانند فولاد ضد زنگ، برنج، فولاد کربن و سایر آلیاژهای مشخص شده با ابعاد، رزوه ها و سطوح قابل انطباق پشتیبانی می کند.



برای تولید کارآمد و قابل تکرار برنامه ریزی کنید

هزینه های نمونه اولیه را از هزینه های تولید جدا کنید

نقل قول‌های نمونه اولیه اغلب زیاد به نظر می‌رسند، زیرا برنامه‌نویسی، راه‌اندازی، آماده‌سازی وسایل و بازرسی مقاله اول در بخش‌های بسیار کمی توزیع می‌شوند. این بدان معنا نیست که وقتی طرح وارد تولید پایدار شود، هزینه واحد یکسان اعمال خواهد شد. این بدان معناست که سفارش اولیه هزینه ایجاد و اعتبار فرآیند را به همراه دارد.

یک نمونه اولیه باید بیشتر از اینکه هندسه را می توان ماشین کاری کرد تایید کند. باید تناسب مجموعه، رفتار مواد، ابعاد بحرانی، وضعیت سطح و روش بازرسی توافق شده را تأیید کند. هر گونه تغییر طراحی یا نقشه در این مرحله نسبت به پس از تأیید وسایل اختصاصی یا سفارشات مواد بزرگتر هزینه کمتری دارد.

موفقیت نمونه اولیه به تنهایی آمادگی تولید را ثابت نمی کند. یک اپراتور ماهر ممکن است تعداد کمی از قطعات را به صورت دستی تصحیح یا بازرسی کند، اما دسته های مکرر به گیره پایدار، سایش قابل پیش بینی ابزار، فرزهای قابل کنترل و اندازه گیری کارآمد نیاز دارند.

تعداد را بر اساس قیمت بیش از واحد انتخاب کنید

سفارش‌های بزرگ‌تر می‌توانند هزینه واحد را کاهش دهند زیرا هزینه‌های راه‌اندازی و برنامه‌نویسی در اجزای بیشتری توزیع می‌شوند. مقادیر بیشتر همچنین ممکن است وسایل قابل استفاده مجدد، مسیرهای ابزار بهینه شده، سنج های اختصاصی، خرید مواد برنامه ریزی شده و ترتیبات تکمیل کارآمدتر را توجیه کند.

بیشترین مقدار موجود به طور خودکار مقرون به صرفه ترین انتخاب نیست. ذخیره‌سازی موجودی، عدم قطعیت تقاضا، بازنگری‌های طراحی، قدیمی شدن مواد و پول نقد موجود در قطعات بلااستفاده می‌تواند قیمت پایین‌تر ماشین‌کاری را جبران کند. دسته ای که در هر واحد ارزان به نظر می رسد ممکن است در صورت تغییر طرح قبل از مصرف موجودی، گران تمام شود.

دسته‌های آزمایشی، انتشار برنامه‌ریزی‌شده یا توافق‌نامه‌های تولید مکرر می‌توانند تعادل بهتری را ارائه دهند. این رویکردها به تأمین‌کننده اجازه می‌دهد تا از برنامه‌ها و تجهیزات استفاده مجدد کند، در حالی که خریدار از تحویل کل تقاضای سالانه به یکباره اجتناب می‌کند.

طراحی برای سفارشات تکراری پایدار

تولید مکرر مشکلاتی را آشکار می کند که ممکن است در طول نمونه سازی پنهان بماند. تغییر شکل دیواره نازک می تواند به دلیل سایش ابزار متفاوت باشد، نیروهای گیره ممکن است بر ابعاد تأثیر بگذارد، کنترل فرزها ممکن است سخت تر شود و عملیات سطح ممکن است در دسته ها متفاوت باشد. اگر هر بعد به روش دستی آهسته نیاز داشته باشد، بازرسی می تواند به یک گلوگاه تبدیل شود.

قبل از تولید حجم، هر دو طرف باید در مورد ابعاد بحرانی، داده‌ها، ابزار اندازه‌گیری، فرکانس نمونه‌برداری، پذیرش پایان و اصلاح نقشه به توافق برسند. نمونه‌های تایید شده یا سوابق مقاله اول می‌توانند یک خط پایه واضح برای دسته‌های بعدی ایجاد کنند. الزامات بسته بندی همچنین باید از نخ ها، سطوح آب بندی و سطوح آرایشی در حین حمل و نقل محافظت کند.

یک فرآیند تکرار پذیر بیش از زمان ماشینکاری را کاهش می دهد. این نیاز به مرتب سازی، تنظیم، دوباره کاری، سفارشات تعویض فوری و بحث های مهندسی مکرر را کاهش می دهد.



بازرسی و عملیات ثانویه را از مصرف پس انداز دور نگه دارید

طرح بازرسی را حول ریسک بسازید

بازرسی باید در جایی متمرکز شود که خرابی بر عملکرد، ایمنی، مونتاژ یا پذیرش مشتری تأثیر بگذارد. سوراخ‌های بحرانی، اتصالات، پایه‌ها، سطوح آب‌بندی و ویژگی‌های رزوه ممکن است به بازرسی مقاله اول یا تأیید در حین فرآیند نیاز داشته باشند. ابعاد غیر بحرانی پایدار ممکن است برای نمونه برداری یا گیج های ساده تر مناسب باشد.

اندازه گیری هر ویژگی با پیشرفته ترین تجهیزات می تواند هزینه را بدون بهبود تصمیم گیری افزایش دهد. رویکرد مخالف نیز به همان اندازه مخاطره آمیز است: کاهش بازرسی بدون در نظر گرفتن عواقب یک نقص می تواند منجر به رد شدن مجموعه ها یا خرابی در میدان شود. شدت بازرسی باید منعکس کننده ریسک ویژگی و قابلیت فرآیند نشان داده شده باشد.

داده‌ها، شرایط اندازه‌گیری، انواع ابزار، الزامات گزارش‌دهی و بازنگری‌های نقشه باید قبل از تولید تأیید شوند. اجزای مهم ایمنی یا تنظیم‌شده ممکن است به سطوح اسناد ثابت نیاز داشته باشند، بنابراین صرفه‌جویی در هزینه باید از طراحی، نصب، برنامه‌نویسی و ثبات فرآیند بهتر حاصل شود.

هر فرآیند پایانی و ثانویه را مرور کنید

پولیش، آسیاب، آبکاری، غیرفعال کردن، عملیات حرارتی، علامت گذاری، و تکمیل آرایشی باید هر یک هدف مشخصی داشته باشد. این هدف ممکن است مقاومت در برابر خوردگی، کنترل سایش، سختی، کاهش اصطکاک، هدایت، تمیزی، شناسایی یا ظاهر باشد. درمانی که از یک نیاز کاربردی یا تجاری پشتیبانی نمی کند باید تجدید نظر شود.

عملیات ثانویه می تواند خطر حمل و نقل، پوشش، جابجایی، بازرسی و رد اضافی را ایجاد کند. ضخامت پوشش ممکن است اندازه سوراخ یا تناسب رزوه را تغییر دهد، عملیات حرارتی می‌تواند بر ابعاد تأثیر بگذارد و نیازهای سطح مخلوط ممکن است نیاز به پوشش اضافی یا کار دستی داشته باشد. بنابراین ابعاد بحرانی باید به عنوان نیازهای قبل یا بعد از درمان شناسایی شوند.



نتیجه گیری

کاهش هزینه‌های استراتژیک ماشین‌کاری CNC ناشی از محافظت از ابعادی است که عملکرد را کنترل می‌کنند و در عین حال کارهای قابل اجتناب را از ویژگی‌های غیر بحرانی حذف می‌کنند. تخصیص تلرانس بهتر، هندسه ساده تر، مواد مناسب، تنظیمات کارآمد، مقادیر سفارش واقعی، و بازرسی مبتنی بر ریسک می تواند هزینه کل را بدون تضعیف تناسب، دوام یا تکرار کاهش دهد. Ningbo Hanyue Metal Products Co., Ltd. از این رویکرد از طریق ماشینکاری سفارشی CNC و اجزای فلزی دقیق متناسب با نیازهای طراحی، مواد و تولید پشتیبانی می کند. پشتیبانی تولید آن می تواند به تیم های مهندسی و منبع یابی کمک کند تا فرآیندهای پایدارتری ایجاد کنند، بازبینی ها را کاهش دهند و کنترل هزینه را در سراسر سفارشات تکراری بهبود بخشند.



سوالات متداول

س: عوامل اصلی افزایش هزینه ماشینکاری CNC چیست؟

A: زمان ماشینکاری، نوع مواد، پیچیدگی طراحی، الزامات تحمل، تعداد راه اندازی، مقدار سفارش، نیازهای بازرسی، و تکمیل ثانویه، همگی بر هزینه نهایی یک قطعه CNC تأثیر می گذارند.

س: سریعترین راه برای کاهش هزینه های ماشینکاری CNC چیست؟

الف: هندسه غیر کاربردی را ساده کنید، از ایجاد جیب های عمیق و شعاع های داخلی کوچک اجتناب کنید، جهت گیری ماشینکاری را کاهش دهید، و تلورانس های دقیق را فقط برای ویژگی هایی اعمال کنید که مستقیماً بر عملکرد قطعه تأثیر می گذارد.

س: آیا کاهش هزینه ماشینکاری CNC می تواند تلرانس های تنگ را حفظ کند؟

ج: بله. تلورانس‌های سختی را روی ویژگی‌های جفت‌گیری، آب‌بندی، یاتاقان‌ها و هم‌ترازی‌ها حفظ کنید و در عین حال تحمل ماشین‌کاری استاندارد را در ابعادی که مونتاژ یا عملکرد را تحت تأثیر قرار نمی‌دهند، مجاز می‌دانید.

س: آیا افزایش مقدار سفارش همیشه هزینه واحد را کاهش می دهد؟

پاسخ: دسته‌های بزرگ‌تر معمولاً هزینه‌های برنامه‌نویسی، نصب و راه‌اندازی را در بخش‌های بیشتری پخش می‌کنند، اما هزینه‌های موجودی، تغییرات طراحی و تقاضای نامشخص می‌توانند پس‌انداز کلی را کاهش دهند.

س: انتخاب مواد چگونه بر هزینه ماشینکاری CNC تأثیر می گذارد؟

A: مواد بر هزینه انبار خام، سرعت برش، سایش ابزار، ثبات ابعادی و الزامات تکمیل تأثیر می گذارد. مقرون به صرفه ترین گزینه، مواد قابل ماشین کاری است که هنوز شرایط عملکردی را برآورده می کند.

س: چرا تلرانس های تنگ قطعات CNC را گران تر می کند؟

پاسخ: تلرانس‌های سخت ممکن است نیاز به پاس‌های تکمیلی کندتر، اندازه‌گیری‌های اضافی، جبران مکرر ابزار، بازرسی تخصصی و یک پنجره تولید باریک‌تر داشته باشد که باعث افزایش دوباره کاری یا خطر ضایعات می‌شود.
