CNC-osa vastab joonisel olevatele kõikidele mõõtmetele ja maksab siiski palju rohkem kui vaja. Mittekriitiliste funktsioonide ranged tolerantsid, raske juurdepääs tööriistadele, sobimatud materjalivalikud, korduvad seadistused ja liigne viimistlus võivad hinnapakkumist suurendada, ilma et see komponendi toimivust parandaks. CNC-töötluse kulude vähendamine algab olulise täpsuse ja välditava tootmiskoormuse eraldamisega. Järgmistes jaotistes selgitatakse, kuidas täpsustada tolerantse, lihtsustada geomeetriat, sobitada protsessi detailidega, planeerida tootmiskoguseid ja kontrollida kontrollikulusid, kaitstes samal ajal sobivust, funktsiooni, järjepidevust ja pikaajalist töökindlust.
Joonisel võib olla kümneid mõõtmeid, kuid ainult mõned neist määravad otseselt, kas detail töötab õigesti. Vastavusdiameetrid, laagripesad, tihenduspinnad, õlgade asukoha määramine, libisevad liidesed ja joondusfunktsioonid väärivad sageli rangemat kontrolli, kuna väikesed kõrvalekalded võivad mõjutada kokkupanekut või toimimist. Üldised välismõõtmed, vaba ruumid ja mittekontaktsed pinnad ei pruugi nõuda sama täpsust.
Sallivusotsused peaksid algama funktsioonist. Insenerid saavad üle vaadata, millised mõõtmed juhivad komplekti, aksiaalset positsioneerimist, kontsentrilisust, tihendust, vahetatavust või koormuse ülekandmist, ja seejärel tuvastada tolerantsivahemiku, mida iga funktsioon võib reaalselt aktsepteerida. Tolerantsi virna analüüs on eriti kasulik, kui mitu osa aitavad kaasa lõplikule positsioonile või kliirensile.
See hoiab ära levinud vea, mille kohaselt rakendatakse kogu komponendile üks range tolerants. Disainerid peaksid selgelt määratlema, millised mõõtmed nõuavad tavapärasest rangemaid tolerantse, selle asemel, et sundida tootjat käsitlema kõiki omadusi võrdselt kriitilisena.
Rangemad tolerantsid võivad muuta rohkem kui lõppkontrolli meetod. Masinatöötajad võivad vajada aeglasemaid viimistluskäike, rohkem tööriistade nihke reguleerimist, täiendavaid mõõtmisi, kontrollitud seadistusi või sekundaarset lihvimist. Vastuvõetav protsessiaken muutub ka kitsamaks, suurendades tööriista kulumise, materjali liikumise või temperatuurimuutuste korral ümbertöötlemise või praagi tõenäosust.
Eraldi tuleks üle vaadata mõõtmete tolerants, geomeetriline tolerants ja pinna karedus. Puur võib vajada kontrollitud läbimõõtu survesobivuse jaoks, ilma et oleks vaja erakordselt peent viimistlust igal külgneval pinnal. Samuti võib välispind vajada tihendamiseks siledat viimistlust, kuid mitte niisama ranget üldist suuruse tolerantsi.
Seetõttu tuleks tsitaati arutada funktsiooni tasemel. Selle asemel, et küsida ainult madalamat hinda, küsige, milline viitetekst nõuab kõige aeglasemat protsessi, kõige rohkem kontrollimisaega või suurimat praagi kogust.
Nõue |
Kui see võib osutuda vajalikuks |
Miks see kulusid tõstab |
Ohutum kulukontrolli lähenemisviis |
Tihe puuraugu tolerants |
Laagri, võlli või tihendi sobivus |
Viimistluspassid ja detailne mõõtmine |
Kandke see ainult funktsionaalsele avale |
Peen pinnaviimistlus |
Libisev või tihenduskontakt |
Aeglasem etteandmine, lihvimine või poleerimine |
Piirake seda kontaktpindadega |
Kontsentrilisuse juhtimine |
Pöörlevad või joondatud komponendid |
Nullpunkti kontroll ja täiustatud kontroll |
Määratlege funktsionaalne piir |
Tihedad üldmõõtmed |
Piiratud kokkupanekuga ümbrik |
Rohkem funktsioone tuleb koos juhtida |
Kasutage mujal standardseid tolerantse |
Funktsioon võib CAD-mudelis näida lihtne, samas kui seda on raske usaldusväärselt lõigata. Sügavad kitsad taskud, väga väikesed siseraadiused, õhukesed seinad, pikad augud, sisselõiked ja raskesti ligipääsetavad pinnad nõuavad sageli laiendatud tööriistu või spetsiaalseid lõikureid. Need tööriistad on tundlikumad läbipainde, vibratsiooni, kulumise ja purunemise suhtes, mistõttu võib masinamees vajada kergemaid lõikeid ja pikemaid tsükliaegu.
Sügavad taskud on eriti kulukad, kui lõikur peab ulatuma tööriistahoidikust kaugele. Tööriista läbipaine võib tekitada sahinat, halba pinnakvaliteeti, lühendada tööriista kasutusiga ja raskusi tolerantsi säilitamisega. Õhukesed seinad tekitavad sellega seotud probleemi, kuna lõikejõud võivad töödeldavat detaili ennast liigutada, põhjustades töötlemise ajal ajutist läbipainde või püsivaid moonutusi pärast selle lahtivõtmist.
Kui funktsioon seda võimaldab, suurendage sisenurkade raadiusi, lühendage sügavaid taskuid, tagage tööriistadele otsene juurdepääs või tugevdage õhukesi sektsioone. Samuti tuleks üle vaadata teravad sisenurgad, sest pöörlevad lõikeriistad jätavad loomulikult raadiuse. Need muudatused ei tohiks järgida universaalset numbrireeglit; Arvesse tuleb võtta materjali käitumist, lõikuri suurust, seina geomeetriat ja osa funktsiooni.
Iga töötlemise orientatsioon lisab ettevalmistust ja käsitsemist. Enne lõikamise jätkamist tuleb osa ümber paigutada, uuesti kinnitada, viidata nullpunktile ja kontrollida. Täiendavad seadistused pikendavad töö- ja tsükliaega, pakkudes samal ajal veel üht joondusvea võimalust.
Seotud augud, pilud, taskud ja esiküljed tuleks asetada nii, et neid saaks võimaluse korral samast suunast kätte saada. Praktiline kinnituspind võib takistada ka kohandatud pehmete lõugade või keerukate kinnitusdetailide vajadust. Isegi väike muutus augu asukohas või objekti orientatsioonis võib mõnikord kogu seadistuse kõrvaldada.
Mitmeteljeline töötlemine võib olla ökonoomne, kui see asendab mitut tavapärast toimingut. Kuigi masina tunnitasu võib olla suurem, võib mitme pinna töötlemine ilma korduva ümberpaigutamiseta lühendada tsükli koguaega ja säilitada nullpunktide seosed järjepidevamalt. Õige võrdlus on seega kogu töötlemiskulu, mitte ainult masina hind.
Tavalised puuri läbimõõdud, keermed, raadiused, lõikurid ja varude suurused nõuavad tavaliselt vähem ettevalmistust kui ebatavalised spetsifikatsioonid. Mittestandardne auk võib vajada pigem interpoleerimist kui otsepuurimist, samas kui spetsiaalne niit võib vajada spetsiaalset tööriista ja täiendavat hankimisaega. Ühtlased raadiused võivad vähendada ka tööriistavahetust ühe programmi sees.
Funktsioonide kombineerimine võib vähendada nii töötlemis- kui ka montaažikulusid, kui saadud geomeetria jääb kättesaadavaks. Äärikuga puks näiteks integreerib radiaalse laagripinna koos aksiaalse piirikuga. See võib vähendada vajadust eraldi kinnitusrõnga või kinnitusvahendi järele, säilitades samal ajal täpsuse avale, välisläbimõõdule, ääriku pinnale ja asukoha geomeetriale.
HANYEE METAL'i kohandatud CNC-töödeldud äärikupukse saab kohandada siseläbimõõdu, välisläbimõõdu, üldpikkuse, ääriku mõõtmete, materjali ja pinnatöötluse muutmisega. CNC-treimist ja täppislihvimist saab kombineerida sekundaarsete funktsioonidega, nagu keermed või rihveldamine, kui koost seda nõuab.
Integratsioon peaks jääma valikuliseks. Liiga paljude funktsioonide ühendamine üheks komponendiks võib ühe funktsiooni rikke korral tekitada ligipääsmatuid pindu, mitut suunda, rasket kontrolli või kulukaid jäätmeid. Madalaim kogukulu võib tuleneda ühest multifunktsionaalsest osast, mitmest lihtsamast osast või hübriidkonstruktsioonist olenevalt töötlus- ja montaažinõuetest.
Tooraine hind on ainult üks osa materjali maksumusest. Töödeldavus mõjutab lõikekiirust, tööriista kulumist, soojuse teket, saavutatavat viimistlust, mõõtmete stabiilsust ja vajalike käikude arvu. Kättesaadavus on samuti oluline, sest ebatavaline mark või liiga suur laovorm võib hankeaega pikendada ja tekitada märkimisväärset raiskamist.
Esmaklassilised materjalid tuleks valida siis, kui nende omadused toetavad rakendust. Roostevaba teras võib olla õigustatud korrosiooniga kokkupuute tõttu, samas kui süsinikteras võib sobida kaitstud keskkonnas tugevus- ja kulumisnõuetega. Messing võib olla sobiv, kui töödeldavus, korrosioonikäitumine või juhtivus on olulised. Ühe materjali asendamine teisega üksnes seetõttu, et see kiiremini töödeldakse, võib tekitada tõrkeid, kui tugevust, temperatuuritaluvust, tihendite ühilduvust või regulatiivseid nõudeid eiratakse.
Arvestada tuleks ka algvarudega. Varras, toru, plaat, sepis või võrgulähedane materjal, mis on valmis geomeetriale lähemal, võib vähendada materjali eemaldamist ja tsükli aega. Säästu tuleks hinnata valmis komponendi, sealhulgas töötlemise ja kontrollimise järgi, mitte ainult kilogrammi hinna järgi.
Pöörlevad komponendid, nagu võllid, tihvtid, puksid ja paljud liitmikud, sobivad tavaliselt CNC-treimiseks. Korpused, plaadid, taskud ja mitmetahulised osad on loomulikumalt toodetud freesimise teel. Komponendid, mis ühendavad silindrilisi profiile ristavade, tasapindade, pilude või teljeväliste funktsioonidega, võivad saada kasu treimisfreesi töötlemisest.
Keerukus ei õigusta automaatselt viieteljelist töötlemist. Lihtne pöörlev osa võib treipingil olla odavam, samas kui ligipääsetavate omadustega prismaosa võib vajada ainult kolmeteljelist freesimist. Mitmeteljelised seadmed muutuvad väärtuslikuks, kui need vähendavad korduvaid seadistusi, võimaldavad juurdepääsu mitmele pinnale või säilitavad olulisi geomeetrilisi seoseid ühe kinnitusega.

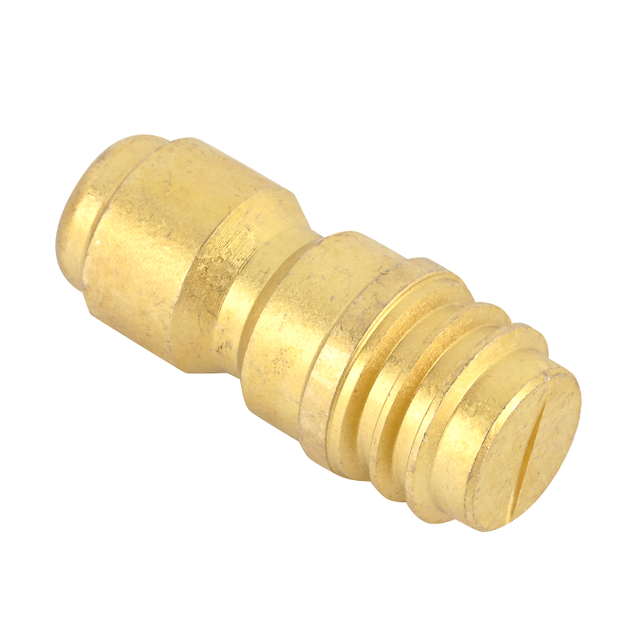

Mittestandardsed tööstuslikud ühendusliitmikud näitavad, miks protsessi valimisel tuleb järgida geomeetriat. Nende välisprofiilid, sisekäigud, kohandatud keermed, tihenduspinnad ja ühendusfunktsioonid võivad vajada treimist üksi või treimise ja freesimise kombinatsiooni. HANYEE METAL toetab kohandatavate mõõtmete, keermete ja pinnatöötlusega materjalidest, nagu roostevaba teras, messing, süsinikteras ja muud kindlaksmääratud sulamid, kohandatud liitmikke.
Prototüübi hinnapakkumised tunduvad sageli kõrged, kuna programmeerimine, seadistamine, kinnitusdetailide ettevalmistamine ja esimese artikli ülevaatus on jaotatud väga väheste osade vahel. See ei tähenda, et disainilahenduse stabiilse tootmise alustamisel kehtiks sama ühikukulu. See tähendab, et esialgne tellimus kannab protsessi loomise ja kinnitamise kulusid.
Prototüüp peaks kinnitama rohkem kui seda, kas geomeetriat saab töödelda. See peaks kontrollima montaaži sobivust, materjali käitumist, kriitilisi mõõtmeid, pinna seisukorda ja kokkulepitud kontrollimeetodit. Kõik disaini või joonise muudatused on praeguses etapis odavamad kui pärast spetsiaalsete kinnitusdetailide või suuremate materjalide tellimuste kinnitamist.
Prototüübi edu üksi ei tõesta tootmisvalmidust. Kvalifitseeritud operaator võib käsitsi parandada või kontrollida väikest arvu osi, kuid korduvad partiid nõuavad stabiilset kinnitust, prognoositavat tööriista kulumist, hallatavaid jäsemeid ja tõhusat mõõtmist.
Suuremad tellimused võivad ühikuhinda vähendada, kuna häälestus- ja programmeerimiskulud jagunevad rohkemate komponentide vahel. Suuremad kogused võivad õigustada ka korduvkasutatavaid kinnitusvahendeid, optimeeritud tööradasid, spetsiaalseid mõõteseadmeid, planeeritud materjalide ostmist ja tõhusamaid viimistluskorraldusi.
Suurim saadaolev kogus ei ole automaatselt kõige ökonoomsem valik. Varude ladustamine, nõudluse määramatus, konstruktsiooni muudatused, materjalide vananemine ja kasutamata osadesse jäänud sularaha võivad kompenseerida madalama töötlushinna. Partii, mis näib olevat ühiku kohta odav, võib muutuda kulukaks, kui konstruktsioon muutub enne varude tarbimist.
Pilootpartiid, plaanitud väljalasked või korduvad tootmislepingud võivad pakkuda paremat tasakaalu. Need lähenemisviisid võimaldavad tarnijal programme ja seadmeid taaskasutada, samas kui ostja väldib kogu aastase nõudluse korraga vastuvõtmist.
Korduv tootmine paljastab probleemid, mis võivad prototüüpimise ajal varjatuks jääda. Õhukese seina deformatsioon võib varieeruda, kuna tööriistad kuluvad, kinnitusjõud võivad mõjutada mõõtmeid, jäsemeid võib olla raskem kontrollida ja pinnatöötlus võib partiide lõikes erineda. Ülevaatus võib saada ka kitsaskohaks, kui iga mõõde nõuab aeglast käsitsi meetodit.
Enne mahutootmist peaksid mõlemad pooled kokku leppima kriitilistes mõõtmetes, lähtepunktides, mõõtmisvahendites, proovivõtu sageduses, viimistluse vastuvõtmises ja joonise läbivaatamises. Heakskiidetud proovid või esimese artikli kirjed võivad luua selge lähtetaseme hilisemate partiide jaoks. Pakendinõuded peaksid kaitsma ka niite, tihenduspindu ja kosmeetilisi pindu transpordi ajal.
Korratav protsess vähendab rohkem kui töötlemisaega. See vähendab sortimise, reguleerimise, ümbertöötamise, kiireloomuliste asendustellimuste ja korduvate insenerivestluste vajadust.
Kontrollimine peaks keskenduma kohtadele, kus rike võib mõjutada funktsiooni, ohutust, kokkupanekut või kliendipoolset aktsepteerimist. Kriitilised avad, liitmikud, nullpunktid, tihenduspinnad ja keerme omadused võivad vajada esmakordset artikli kontrolli või kontrollimist. Stabiilsed mittekriitilised mõõtmed võivad sobida proovivõtuks või lihtsamatele mõõteriistadele.
Iga funktsiooni mõõtmine kõige arenenumate seadmetega võib suurendada kulusid ilma tehtud otsust parandamata. Sama riskantne on ka vastupidine lähenemine: kontrolli vähendamine ilma defekti tagajärgedega arvestamata võib viia sõlmede tagasilükkamiseni või väljatõrketeni. Kontrollimise intensiivsus peaks peegeldama funktsiooni riski ja tõendatud protsessivõimet.
Numbrid, mõõtmistingimused, instrumendi tüübid, aruandlusnõuded ja jooniste parandused tuleks enne tootmist kinnitada. Ohutuskriitilised või reguleeritud komponendid võivad nõuda fikseeritud dokumentatsioonitasemeid, seega peab kulude kokkuhoid tulenema paremast disainist, kinnitusest, programmeerimisest ja protsessi stabiilsusest.
Poleerimine, lihvimine, plaadistamine, passiveerimine, kuumtöötlemine, märgistamine ja kosmeetiline viimistlemine peaks olema kindla eesmärgiga. See eesmärk võib olla korrosioonikindlus, kulumiskindlus, kõvadus, hõõrdumise vähendamine, juhtivus, puhtus, identifitseerimine või välimus. Ravi, mis ei toeta funktsionaalseid või kaubanduslikke nõudeid, tuleks uuesti läbi mõelda.
Teisesed toimingud võivad kaasa tuua täiendava transpordi, maskeerimise, käsitsemise, kontrollimise ja tagasilükkamise riski. Katte paksus võib muuta ava suurust või keerme sobivust, kuumtöötlus võib mõjutada mõõtmeid ja segatud pinnanõuded võivad vajada täiendavat maskeerimist või käsitsitööd. Seetõttu tuleks kriitilised mõõtmed määratleda eel- või järeltöötluse nõuetena.
Strateegiline CNC-töötluse kulude vähendamine tuleneb funktsiooni kontrollivate mõõtmete kaitsmisest, eemaldades samal ajal välditava töö mittekriitilistest funktsioonidest. Parem tolerantsi jaotus, lihtsam geomeetria, sobivad materjalid, tõhusad seadistused, realistlikud tellimuste kogused ja riskipõhine kontroll võivad vähendada kogukulusid ilma sobivust, vastupidavust või korratavust halvendamata. Ningbo Hanyue Metal Products Co., Ltd. toetab seda lähenemisviisi kohandatud CNC-töötluse ja täppismetallikomponentide kaudu, mis on kohandatud joonise, materjali ja tootmisnõuetega. Selle tootmistugi võib aidata inseneri- ja hankimismeeskondadel luua stabiilsemaid protsesse, vähendada muudatusi ja parandada korduvate tellimuste kulude kontrolli.
V: CNC-osa lõplikku maksumust mõjutavad töötlemisaeg, materjali tüüp, disaini keerukus, tolerantsinõuded, seadistuste arv, tellimuste kogus, kontrollivajadused ja sekundaarne viimistlus.
V: Lihtsustage mittefunktsionaalset geomeetriat, vältige sügavaid taskuid ja väikeseid sisemisi raadiusi, vähendage töötlemissuundi ja rakendage rangeid tolerantse ainult nendele funktsioonidele, mis mõjutavad otseselt detailide jõudlust.
V: Jah. Säilitage tihedad tolerantsid paaritus-, tihendus-, laagri- ja joondusfunktsioonide osas, võimaldades samal ajal standardseid töötlemistolerantse mõõtmete puhul, mis ei mõjuta kokkupanekut ega funktsiooni.
V: Suuremad partiid jaotavad programmeerimis-, kinnitus- ja seadistuskulud tavaliselt rohkematele osadele, kuid laokulud, disainimuudatused ja ebakindel nõudlus võivad üldist säästu vähendada.
V: Materjal mõjutab toorainekulusid, lõikekiirust, tööriista kulumist, mõõtmete stabiilsust ja viimistlusnõudeid. Kõige ökonoomsem variant on mehaaniliselt töödeldav materjal, mis vastab endiselt funktsionaalsetele tingimustele.
V: Kitsad tolerantsid võivad nõuda aeglasemaid viimistluskäike, täiendavaid mõõtmisi, sagedast tööriista kompenseerimist, spetsiaalset kontrolli ja kitsamat tootmisakent, mis suurendab ümbertöötlemise või praagi riski.
